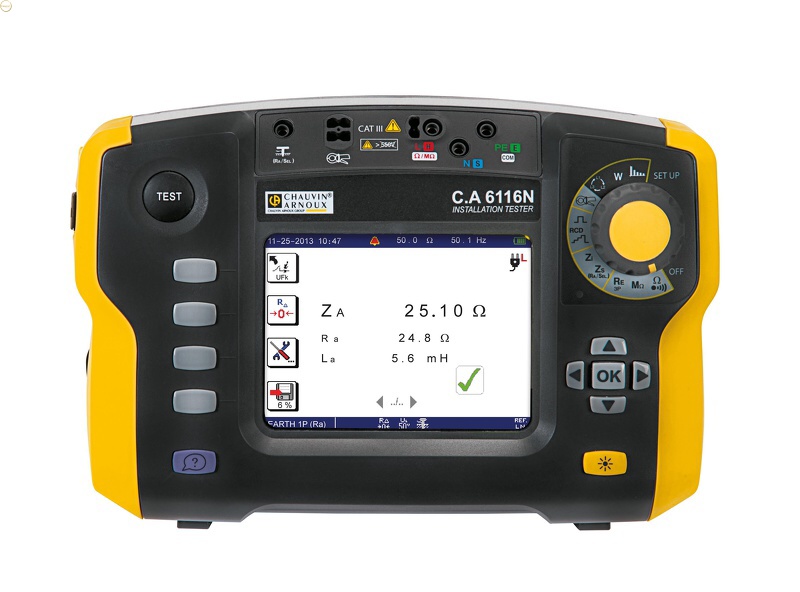

Chauvin Arnoux C.A 6116N + DataView + C177A - Revize instalací a hromosvodů

Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.

Vyhovuje ČSN EN 61557, ČSN EN 61010-1 CAT IV/300 V. Měří izolační odpory, zemní odpory pomocí sond a kleští, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti. Proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází. Zobrazení průběhu napětí a proudu na barevném displeji. Rozhraní USB. Li-Ion akumulátory.

Měření izolačních odporů

• Měření do hodnoty 2 GΩ
• Měření napětím 50, 100, 250, 500 a 1000 V

Měření proudových chráničů

• Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
• Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní, typ A a AC
• Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta

Měření uzemnění

• Měření pomocí 3 sond (metoda 62 %) v soustavách bez napětí
• Zobrazení induktivní složky
• Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
• Měření celkového zemního odporu soustavy

Měření impedance smyčky

• Zobrazení odporové a induktivní složky
• Měření vnitřního odporu sítě L-N, L-L (Zi)
• Měření impedance smyčky L-PE (Zs)
• Nastavitelná hodnota proudu 6, 9, 12 mA a 7,5 A
• Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče

Měření napětí, proudu, kmitočtu a odporu

• Zobrazení průběhu napětí a proudu (osciloskop)
• Měření napětí do 550 V AC/DC
• Měření proudů pomocí kleští
• Měření kmitočtu DC/15,3 až 500 Hz

Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)

• Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
• FFT analýza do 50 harmonické U a I, výpočet THD

Měření propojení (test propojení)

• Měření propojení proudem 12 a 200 mA

Rozsah dodavky:

Soubory

Návod v CZ

Příslušenství

Chauvin Arnoux C177 - Převodník klěšťový



naše cena 8 300 Kč

- +

Chauvin Arnoux C177A - Převodník klěšťový



naše cena 8 700 Kč

- +

Chauvin Arnoux 3P - 15 m souprava pro měření zemního odporu



naše cena 2 750 Kč

- +

Chauvin Arnoux 3P - 50 m souprava pro měření zemního odporu



naše cena 6 400 Kč

- +

Chauvin Arnoux Software Dataview



naše cena 16 000 Kč

- +

Chauvin Arnoux MN77 - Převodník klešťový



naše cena 7 000 Kč

- +

Kalibrace C.A 6116N



naše cena 2 300 Kč

- +

Chauvin Arnoux 3P - 100 m souprava pro měření zemního odporu



naše cena 8 400 Kč

- +

Chauvin Arnoux náhradní baterie - Pro C.A 6116N a C.A 6117



naše cena 7 686 Kč

- +
