FLUKE SMFT-1000/KIT - MULTIFUNKČNÍ TESTER SOLÁRNÍCH INSTALACÍ

Fluke SMFT-1000/KIT - Multifunkční tester fotovoltických instalací

Sada přístrojů Fluke SMFT‑1000 je určena pro profesionály v oblasti fotovoltaiky a nabízí komplexní řešení pro instalaci, uvádění do provozu, periodickou kontrolu a testování fotovoltaických zařízení v souladu s normou ČSN EN 62446‑1. Prostřednictvím softwaru Fluke TruTest™ lze snadno importovat, spravovat a analyzovat naměřená data ze solárních instalací, aniž by bylo nutné mít na místě měření notebook.




Hlavní parametry

Dle normy ČSN EN 62446‑1 se provádí povinné testy (kategorie 1) a volitelné testy (kategorie 2). K tomu slouží jak základní jednotka SMFT-1000, tak přidružený měřič osvitu, teploty, sklonu a orientace IRR2-BT a dodaný klešťový převodník i100.

Testování dle bezpečnostní kategorie 1 (povinné)

• Odpor ochranného uzemnění (Rpe)
  Rozsah 0,00 až 2000 Ω
  Rozlišení až 0,01 Ω
  Testovací proud ≥200 mA se změnou polarity
• Napětí na otevřeném obvodu (Voc)
  Rozsah 0,0 až 1000 V
  Rozlišení až 0,1 V
• Proud nakrátko (Isc)
  Rozsah 0,0 až 20,0 A
  Rozlišení 0,1 A
• Izolační odpor (Rins)
  Rozsah 0,00 až 999 MΩ
  Rozlišení 0,01 MΩ
• Test polarity

Testování dle bezpečnostní kategorie 2 (nepovinné)

• Měření I-V (VA) křivky
  Při měření voltampérových charakteristik v terénu přístroj SMFT‑1000 zobrazí křivku I‑V, jak se nahrává v datech testu, oproti specifikacím modulu definovaným výrobcem. To umožňuje okamžité potvrzení měření bez použití notebooku nebo tabletu. Můžete provádět testy voltampérových charakteristik na nových instalacích, aby bylo možné potvrdit, že fungují dle specifikací, nebo kontrolovat, zda stávající moduly nebo řetězce panelů pracují podle očekávaných výkonů po čase provozu.
• Měření intenzity záření
  Pomocí vysoce přesného monokrystalického čidla v přístroji IRR2-BT a Bluetooth spojení s přístrojem Fluke SMFT-1000 je vždy v přístroji k dispozici údaj o aktuální velikosti záření až do 1400 W/m²
• Měření teploty panelu
  Současně s měřením intenzity je přístroj IRR2-BT schopný poskytnout data o teplotě kanelu ať už z integrovaného čidla přímo v přístroji, tak i ze samostatného externího přísavného povrchového čidla
• Náklon a orientace
  Kontrola správného náklonu a orientace je také součástí přístroje IRR2-BT. S instalací pomůže praktický držák určený pro mechanické uchycení přímo na panelu, který je součástí přístroje IRR2-BT

Doplňkové funkce

• Kontrola blokovacích diod (Vbd)
  Rozsah 0,00 až 6,00 V
  Rozlišení 0,01 V
• Kontrola přepěťových ochran (BV)
  Rozsah 50 až 1 000 V_DC
  Rozlišení 0,01 V

• Měření napětí AC/DC
  Rozsah 5,0 až 700 V_AC (1 000 V_DC)
  Rozlišení až 0,1 V

• Měření proudu AC/DC (s kleštěmi i100)
  Rozsah 1,0 až 100 A_AC/DC TRMS
  Rozlišení 0,1 A
• Měření výkonu AC/DC (s kleštěmi i100)
  Rozsah 5 až 100 kW / kVA
  Rozlišení 1 kW

Další funkce

• automatické sekvence - pokyny na obrazovce provedou uživatele pomocí jednoduchých průvodců a barevných obrázků celou měřicí sekvencí. Lze zvolit:
  - s testem nebo bez testu izolace
  - testování dle IEC 62446‑1 pro kategorii 1 nebo kategorie 1 a 2
  - testování dle IEC 62446‑1 pro třídu ochrany I nebo třídu ochrany II
• měření s minimem nutných kabelů - parametry pro měření I-V křivek, jako jsou intenzita záření a teplota, se přenášejí z přístroje IRR2-BT do hlavní jednoty pomocí bezdrátové technologie Bluetooth. Tyto údaje jsou k dispozici v reálném čase
• systém Keep the Leads usnadňuje práci a chyby způsobené častým přepojováním kabelů

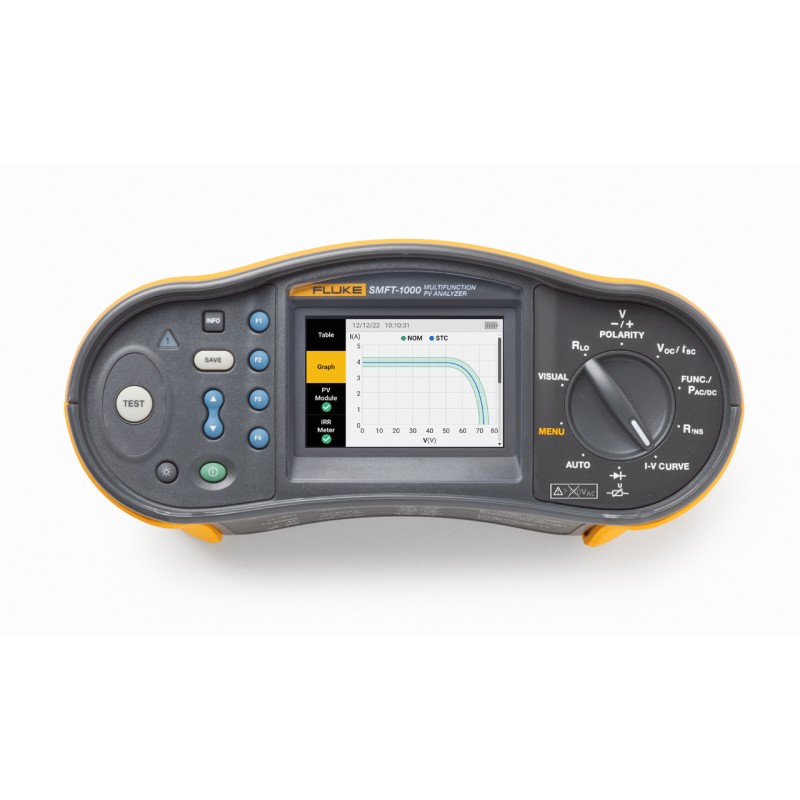

• porovnání I-V křivek přímo na displeji přístroje - pokud jsou v přístroji zadané parametry měřeného panelu (pomocí SW TruTest) pak je přímo na obrazovce zobrazena měřená I-V křivka a meze, ve kterých by se měla pohybovat. To umožňuje rychlé vyhodnocení tohoto měření bez nutnosti připojení k počítači
• vizuální prohlídka - přístroj umožňuje zaznamenat také výsledky vizuální kontroly a jejich uložení do paměti přístroje. Ty lze později z paměti stáhnout a přidat do zprávy v obslužném software

Napájení, provozní podmínky, konstrukce, záruka

• Provoz na 6x AA IEC LR6
• Výdrž baterií až 1 000 měření
• Provozní teplota 0 až 50 °C
• Skladovací teplota -30 až 60 °C bez baterií
• Robustní konstrukce, ergonomický design
• Stupeň krytí IP40
• Rozměry: 10 cm × 25 cm × 12,5 cm
• Hmotnost: 1,4 kg

• Bezpečnostní kategorie SMFT CAT III (1000 V_DC, 700 V_AC)
• Bezpečnostní TL1000-MC4 CAT III (1500 V, 20 A)
• Záruka na hlavní přístroj: 36 měsíců

Komunikace

• Bluetooth rozhraní pro komunikaci s měřičem intenzity osvitu, teploměrem IRR2-BT

• Infračervené sériové rozhraní pro kumunikaci s PC

Software pro správu solárních dat TruTest™
Vytváření protokolů nezbytných k uzavření projektů může být obtížné a časově náročné. Pro pokrytí  požadavků na certifikaci a dokumentaci pomocí moderní, rychlé a spolehlivé softwarové platformy slouží software Fluke TruTest™.

Software TruTest pro Windows ODKAZ

TruTest™ umožňujte správu solárního zařízení, ukládání dat a protokolování na jediné platformě.  Software TruTest™, kompatibilní s multifunkčním testerem solárních panelů a analyzátorem provozních vlastností Fluke SMFT‑1000, umožňuje rychlé a snadné importování výsledků měření z multifunkčního
testeru solárních panelů přímo do počítače. Poté můžete provést uspořádání a analýzu dat, porovnat údaje z jednotlivých zařízení s předchozími importovanými měřeními a poskytnout klientovi komplexní zprávu s grafickým obsahem.
• Snadná správa dat z měření při instalaci solárních zařízení a testování během uvádění do provozu
• Rychlé vytváření kontrol a zpráv ve shodě s normou IEC 62446‑1 a dalšími předpisy
• Analýza křivky I‑V s vizualizací typu vyhověl/nevyhověl; možnost zobrazení změn křivek I‑V pořízených během několika návštěv na místě
• Snadná správa dat z měření při instalaci solárních zařízení
a testování během uvádění do provozu
• Porovnání místních dat s předchozími údaji za účelem sledování změn v čase
• Bezplatná 60denní demo verze softwaru TruTest™ je k dispozici ke stažení na odkaze výše. Kupte si softwarový klíč pro odemknutí verze Lite nebo Advanced

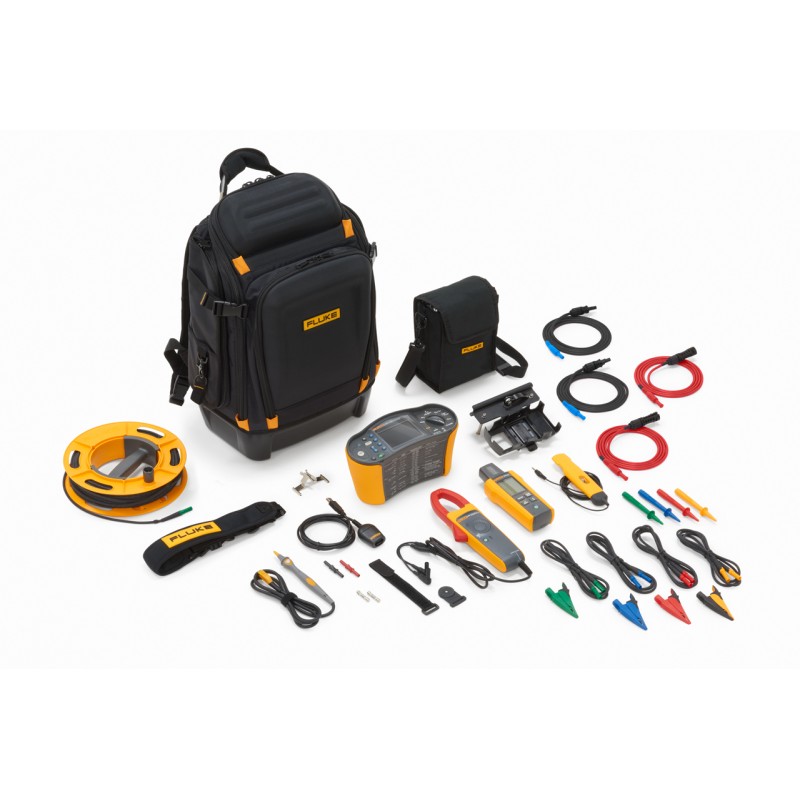

Rozsah dodávky:

• 1x tester SMFT-1000
• 1 x měřič IRR2-BT
• 1 x proudový převodník i100
• 1 x držák MB1-IRR pro přístroj IRR2-BT
• 1 x externí teplotní sonda 80PR-IRR pro přístroj IRR2-BT
• 1 x nulovací adaptér
• 1 x sonda s dálkovým ovládáním TP1000
• 1 x sada měřicích kabelů TL1000-MC4 (zástrčka a zásuvka)
• 1 x měřicí vodič TL1000/30M
• 1 x sada měřicích kabelů TL1000-KIT
• 1 x sada spojek
• 1 x sada pojistek
• 1 x magnetický držák TPAK
• 1 x popruh pro SMFT-1000
• 1 x batoh Pack30
• 1 x pouzdro pro přístroj IRR2-BT
• 1 x optický USB kabel
• 12 x baterie AA (instalovány)

Soubory

Katalogový list v AJ.
