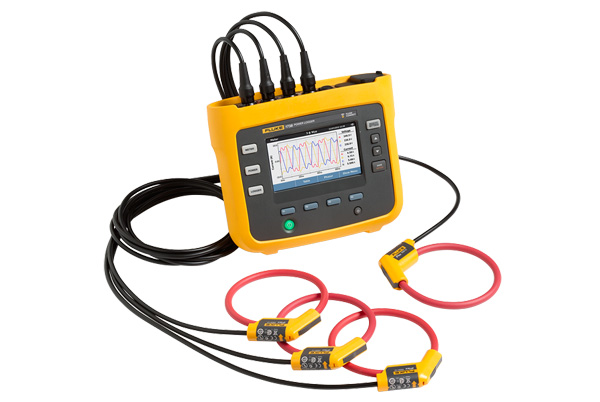

Fluke 1738 EUS - Záznamník kvality elektrické energie

Záznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V s jmenovitým kmitočtem DC, 50 a 60. Rozhraní USB, Wifi a Bluetooth, software Energy Analyze.

• Záznamník kvality elektrické energie pro střídavé jedno a třífázové sítě (hvězda, trojúhelník, vyvážené i nevyvážené, IT, Aron/Blondel,…) s ověřením správného zapojení (sled fází, otočený převodník, …)
• 4 proudové kanály pro přímé měření na N vodiči
• Pro sítě do 1 000 Vrms
• Možnost nastavení proudových i napěťových převodů (nepřímé měření za transformátorem)
• Jmenovitý kmitočet sítí 50 / 60 Hz
• Měření jednotlivých harmonických složek až do 50-té
• Třída přesnosti měření S (napětí 0,2%, převodník 16-bit)
• Možnost zobrazení a záznamu dat z externích AUX zařízení (měření teploty, proudění,…) které lze libovolně definovat ( 0..10 V, 4..20 mA, …)

3 režimy měření

• MULTIMETR
• měří a zobrazuje napětí, proudy, frekvenci, zkreslení, externí vstupy
• zobrazuje osciloskopický průběh měřených veličin
• funkce okamžitý trend zachytí data posledních 7 minut
• VÝKONY A ENERGIE
• měří a zobrazuje činný, zdánlivá a jalový výkon, energie, cos φ, …
• možnost zobrazení v celém pásmu nebo pouze základní harmonické
• funkce okamžitý trend zachytí data posledních 7 minut
• ZÁZNAMNÍK
• zaznamenává data do paměti přístroje (uložení až 20 záznamů)
• možnost nastavení průměrovacího intervalu od 1s do 30 min
• funkce zachycení rozběhových proudů, poklesů, zákmitů, špiček
• možnost okamžitého spuštění nebo dle nastaveného data a času
• prohlížení a stažení uložených dat (i nedokončeného záznamu)
• možnost výpočtu nákladů na energii ve zvolené měně

• Ukládání snímků obrazovky s RMS profilem
• Pevná interní paměť (typická výdrž samostatných 10 záznamů o délce 8 týdnů, průměrováním 1 min a záznamem 500 událostí)
• Po vložení Wifi/BLE adaptéru umožňuje přímé spojení s telefonem nebo tabletem (hot spot) nebo přímé připojení do existující sítě (volitelně jako příslušenství). Díky tomu je možné přístroj ovládat na dálku pomocí VNC (z Windows, iOS, Android nebo Windows Phone)
• Po vložení Wifi/BLE adaptéru umožňuje navíc k Wifi připojení také připojení do systému Fluke Connect. Ten umožňuje propojení přístroje s dalšími zařízeními systému a jednoduché sdílení dat mezi uživateli
• 2 rozhraní USB pro komunikaci s PC a uložení dat na flash disk
• Software Energy Analyze Plus pro snadné zpracování dat a tvorbu protokolů
• Reporty stavu instalace dle normy ČSN EN 50160
• Reporty dle IEEE 519 (volitelně jako příslušenství – SW licence)
• Rezistivní dotykový displej 4,3“ (ovládání i v rukavicích)
• Kompaktní provedení s možnost odejmutí akumulátoru a jeho připojení k přístroji pomocí kabelu (instalace v úzkých prostorech)
• Zabezpečení proti krádeži pomocí systému Kensington
• Až 4 hodiny provozu z akumulátoru (5,5h v úsporném režimu)
• Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V

Rozsah dodávky:

• 1x napájecí zdroj
• 1x kabely pro měření napětí
• 4x krokosvorky
• 4x flexibilní proudové kleště (30 cm, 1500 A)
• 1x brašna
• 1x software pro analýzu spotřeby energie
• 1x Wi-Fi adaptér
• 1x napájecí kabel
• 1x sada barevných rozlišovačů
• Dokumentace na USB flash disku (v německém jazyce)
• 1x magnetický závěsný popruh
• 4x magnetické hroty pro měření napětí
