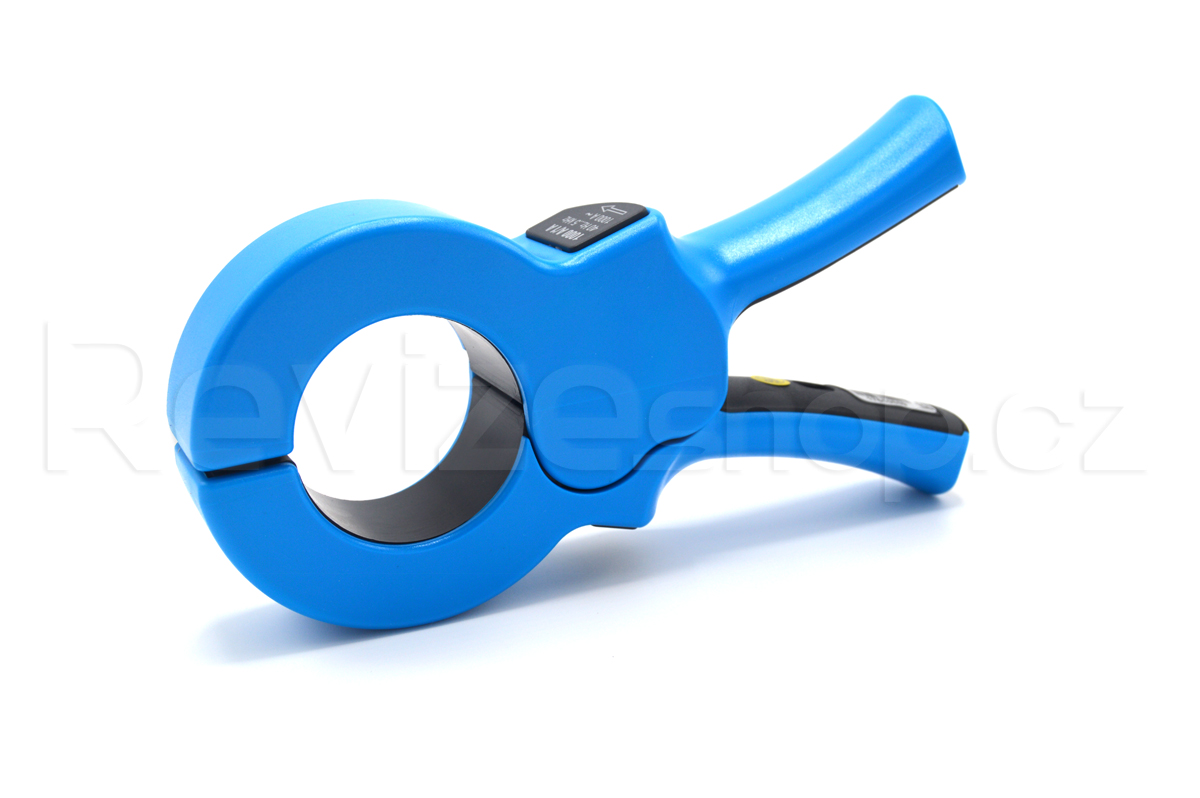

Metrel MI 3102 BT Eurotest XE + A 1018 + A 1019 AKCE
+ doprava zdarma + CZ kalibrace +MD 1060
Metrel Eurotest XE MI 3102 BT + A 1018 + A 1019
MI 3102 BT je multifunkční meřicí přístroj, který umožňuje provádět všechna běžnáměření v el. instalacích podle normy IEC/EN 61557. Předdefinované automatické postupy měření A U T O S E Q U E N C E ® umožňují snadná měření v sítích TN, TT a IT. V IT sítích lze měřit ISFL a IMD. MI 3102 BT EurotestXE dále umožňuje on-line monitorovat napětí na svorkách, určit sled fází,měřit zemní odpor, osvětlení, proud TRMS, výkon, účiník, harmonické složky. EurotestXE obsahuje rozsáhlou databázi charakteristik pojistek, která umožňuje snadné vyhodnocenívýsledků měření impedance. Výsledky měření lze uložit do paměti přístroje a přenéstdo PC, kde je lze zpracovat v programu EuroLink PRO, který je součástí dodávky přístroje. Kromě USB a RS 232 lze data přenášet také pomocí vestavěného Bluetooth modulu.
Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.
Použití:
- měření spojitosti a vodivého spojení
- izolační odpory napětím 50 - 1000 V
- test hlídačů izolace a měření unikajících proudů při stavu jedné závady v sítích IT
- rozsáhlé možnosti měření parametrů proudových chráničů: typy AC, A, F, B, B+, PRCD-K, PRCD-S
- skutečná impedance poruchové smyčky a zkratový proud
- skutečná impedance sítě a zkratový proud; úbytek napětí
- skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
- v paměti uložená rozsáhlá tabulku pojistek umožňuje okamžité vyhodnocení změřené impedance s ohledem na jištění obvodu
- zemní odpory pomocí sond nebo dvěma klešťovými přístroji bez sond a rozpojování vodičů; rezistivita půda
- proud a unikající proud pomocí kleští
- výkon (P, S, Q, PF, THDU), harmonické složky
- osvětlení
- síťové napětí a kmitočet, sled fází
- test přítomnosti napětí na ochranném vodiči
- AUTO SEKVENCE - automatické postupy měření
- možnost ukládání výsledků měření do paměti, komunikace s PC pomocí RS 232 i USB
- vestavěný Bluetooth modul umožňuje bezdrátovou komunikaci s PC a zařízeními Android
- k napájení lze použít akumulátory a nabíjet je přímo v přístroji; akumulátory i nabíječka jsou součástí dodávky
Rozsah dodávky:
|
Pokud chcete vytvořit profesionální protokoly, je potřeba zakoupit SW EUROLINK PRO PLUS A1292
Technické parametry:
Izolační odpor
| Rozsah [MΩ] | 0 ÷ 999,9 (Un > 250 V) 0 ÷ 199,9 (Un ≤ 250 V) |
| Rozlišení [MΩ] | 0,01 0,1 1 |
| Chyba měření | ± (5% z MH + 3 D)*... (R < 19,99 MΩ) ± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un) |
| Un | 50 / 100 / 250 / 500 / 1000 V |
| In | 1 mA |
Spojitost proudem 200 mA
| Rozsah [Ω] | 0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření | ± (3% z MH + 3 D)*... (R ≤ 19,99 Ω) ± 5% z MH*... (R > 19,99 Ω) |
| Un, Ik | Un = 6,5 ÷ 9 V, Ik ≥ 200 mA (pro R ≤ 2 Ω) |
Spojitost malým proudem
| Rozsah [Ω] | 0,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření | ± (5% z MH + 3 D)* |
| Un, Ik | Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA |
Proudové chrániče - obecné údaje
| Jmenovitý proud [mA] | 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče | AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S, standardní nebo selektivní |
Proudové chrániče - dotykové napětí bez vybavení chrániče
| Rozsah [V] | 0,0 ÷ 19,9 20,0 ÷ 99,9 |
| Chyba měření | (- 0 / +15 %) z MH + 10 D* (- 0 / +15 %) z MH* |
| Měřicí proud | < 0,5 IΔN |
Proudové chrániče - vypínací čas
| Rozsah [ms] | 0 ÷ max. čas (závisí na typu chrániče a násobku IΔN) |
| Chyba měření | ± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms |
Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud
| Rozsah IΔ | 0,2 ÷ 1,1 / 1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN) |
| Rozsah tΔ [ms] při IΔ | 0 ÷ 300 |
| Rozsah Ud [V] při IΔ | 0,0 ÷ 99,9 |
Skutečná impedance poruchové smyčky a zkratový proud
| Rozsah [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
| Chyba měření | ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
| Rozsah zkrat. proudu | 0,00 A ÷ 23,0 kA |
| Jmenovité napětí / f | 93 V ÷ 134 V, 185 V ÷ 266 V / 45 ÷ 65 Hz |
Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
| Rozsah [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
| Chyba měření | ± (5% z MH + 10 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
| Rozsah zkrat. proudu | 0,00 A ÷ 23,0 kA |
| Jmenovité napětí / f | 93 V ÷ 134 V, 185 V ÷ 266 V / 45 ÷ 65 Hz |
Skutečná impedance sítě a zkratový proud, úbytek napětí ΔU%
| Rozsah [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
| Chyba měření | ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
| Rozsah zkrat. proudu | 0,00 A ÷ 199 kA |
| Úbytek napětí | 0,0 ÷ 99,9 % |
| Jmenovité napětí | 93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V / 45 ÷ 65 Hz |
Zemní odpor (třívodičová metoda)
| Rozsah [Ω] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 9999 |
| Chyba měření | ± (5% z MH + 5 D)* |
| Aut. test odporu sond | ano |
Zemní odpor (dva klešťové přístroje)
| Rozsah [Ω] | 0,00 ÷ 19,99 20,0 ÷ 30,0 30,1 ÷ 39,9 |
| Chyba měření | ± (10% z MH + 10 D)* ± 20% z MH* ± 30% z MH* |
Rezistivita půdy
| Rozsah [Ωm] | 0,0 Ωm ÷ 9999 kΩm |
| Chyba měření | ± 5% z MH* až ± 20% z MH* dle měř. rozsahu |
Sled fází
| Zobrazený výsledek | 1.2.3 nebo 2.1.3 |
| Jmenovité napětí [V] | 100 ÷ 550 |
Napětí a kmitočet
| Rozsah, chyba měření | 0 ÷ 550 V ± (2% z MH + 2 D)* |
| Rozsah, chyba měření | 0,00 ÷ 499,9 Hz ± (0,2 % z MH + 1 D)* |
Napětí - monitor napětí na svorkách
| Rozsah, chyba měření | 10 ÷ 550 V ± (2% z MH + 2 D)* |
AC TRMS proud a unikající proud pomocí proudových kleští A 1018
| Rozsah [mA] | 0,0 ÷ 99,9 100 ÷ 999 1,00 A ÷ 19,99 A |
| Chyba měření | ± (5% z MH + 5 D)* (I < 100 mA) ± (3% z MH + 3 D)* (I = 100 ÷ 999 mA) ± 3% z MH* (I > 1 A) |
AC/DC TRMS proud pomocí proudových kleští A 1391
| Rozsah [A] | 0,00 ÷ 19,99 20,0 ÷ 299,9 |
| Chyba měření | ± (3% z MH + 3 D)* (I < 2 A) ± 3%* (I = 2 ÷ 39,9 A) ± (3% z MH + 5 D)* (I > 40 A) |
Výkon, účiník, celkové harmonické zkreslení, harmonické složky
| Výkon (P, S, Q) | 0,00 W (VA, VAr) ÷ 99,9 kW (kVA, kVAr) |
| Účiník | -1,00 ÷ 1,00 |
| Harmonické složky napětí | 0,1 V ÷ 500 V |
| Celkové harmonické zkreslení THD napětí |
0,1 % ÷ 99,9 % |
| Harmonické složky a celkové harm. zkreslení THD proudu |
0,00 A ÷ 199,9 A |
Síť IT - unikající proud při stavu jedné závady ISFL
| Rozsah [mA] | 0,0 ÷ 19,9 |
| Chyba měření | ± (5% z MH + 3 D)* |
Síť IT - zkouška hlídačů izolace IMD
| Rozsah odporů [kΩ] | 5 ÷ 640, rozlišení 5 kΩ, 128 kroků |
| Unikající proud za stavu jedné závady při mezním izolačním odporu [mA] |
0,0 ÷ 19,9 |
Osvětlení
| Rozsah [lux] | 0,01 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k |
| Chyba měření (sonda B) | ± (5% z MH + 2 D)* (< 20 lux) ± 5% z MH* (≥ 20 lux) |
| Chyba měření (sonda C) | ± (10% z MH + 3 D)* (< 20 lux) ± 10% z MH* (≥ 20 lux) |
* MH značí měřenou hodnotu, D značí digit
Všeobecně:
| Napájení | 6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6) |
| Displej | maticový LCD s možností podsvětlení |
| Optická i akustická indikace | ano |
| Automatické srovnávání výsledků měření s nastavitelnými mezemi |
ano (lze vypnout) |
| Aut. vypínání | ano |
| Paměť | až 1800 měření |
| Připojení k PC | RS 232, USB, Bluetooth |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT III / 600 V, CAT IV / 300 V |
| Krytí | IP 40 |
| Rozměry | 230 x 103 x 115 mm |
| Hmotnost (bez baterií) | asi 1,35 kg |
Srovnávací tabulka prístroju EurotestPříslušenství
