Metrel MI 3102H BT Eurotest XE 2,5 kV BT - Revize instalací a hromosvodů
+ doprava zdarma + kalibrace

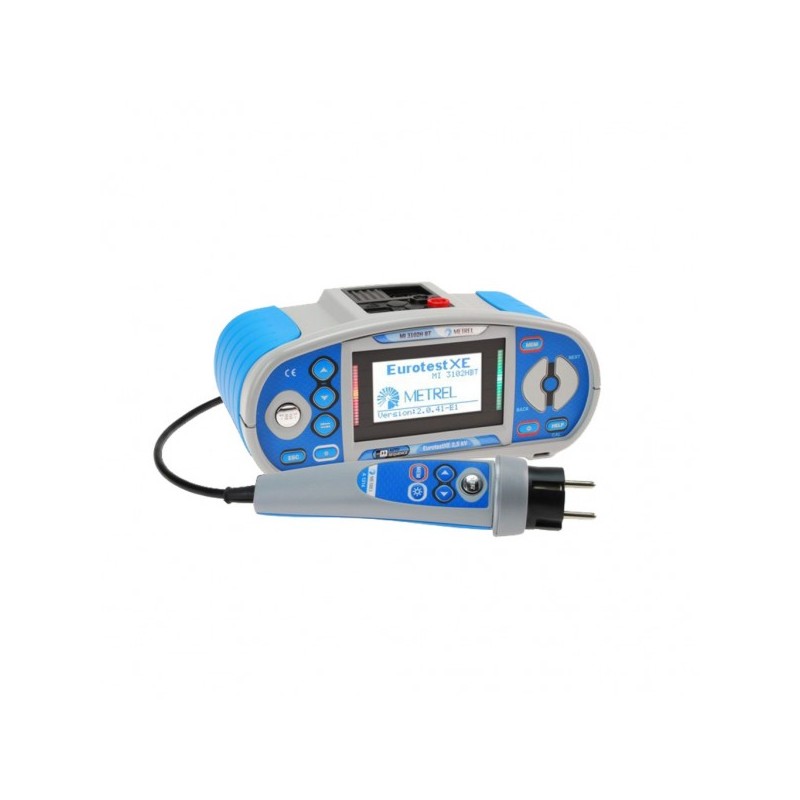

Metrel MI 3102 H BT Eurotest XE 2,5 kV BT
multifunkčí měřicí přístroj, který kromě všech funkcí nutnýchpro provedení revizí elektroinstalací v souladu s normou IEC/EN 61557 umožňuje navíc provádětměření izolačního odporu napětím až 2,5 kV (měřicí rozsah je až 20 GΩ) a také provádětdiagnostický test stavu izolace výpočtem parametrů PI a DAR.
Přístroj dále na svých svorkáchprůběžně monitoruje napětí, umožňuje zjistit sled fází, měří zemní odpor (pomocí sond i pomocídvou klešťových přístrojů), osvětlení a skutečnou efektivní hodnotu proudu pomocí kleští.EurotestXE 2,5 kV obsahuje rozsáhlou databázi charakteristik pojistek, která umožňuje snadnévyhodnocení výsledků měření impedance. Všechny výsledky měření lze jednoduše a rychle uložitdo paměti přístroje a poté přenést do PC a dále zpracovat pomocí programu EuroLink PRO,který je v rozsahu dodávky přístroje.
Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.
POZOR !! Přístroj je také ve zvýhodněné sadě s kleštěmi na zemní odpory (A1018 a A1019)
Použití:
- měření spojitosti a vodivého spojení
- izolační odpory napětím 50 - 2500 V, měření parametrů izolace PI a DAR
- rozsáhlé možnosti měření parametrů proudových chráničů: typy AC, A, F, PRCD-K, PRCD-S
- skutečná impedance poruchové smyčky a zkratový proud
- skutečná impedance sítě a zkratový proud; úbytek napětí
- skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
- v paměti uložená rozsáhlá tabulku pojistek umožňuje okamžité vyhodnocení změřené impedance s ohledem na jištění obvodu
- zemní odpory pomocí sond nebo dvěma klešťovými přístroji bez sond a rozpojování vodičů; rezistivita půda
- proud a unikající proud pomocí kleští
- výkon (P, S, Q, PF, THDU), harmonické složky
- osvětlení
- síťové napětí a kmitočet, sled fází
- test přítomnosti napětí na ochranném vodiči
- AUTO SEKVENCE - automatické postupy měření
- možnost ukládání výsledků měření do paměti, komunikace s PC pomocí RS 232 i USB
- vestavěný Bluetooth modul umožňuje bezdrátovou komunikaci s PC a zařízeními Android
- k napájení lze použít akumulátory a nabíjet je přímo v přístroji; akumulátory i nabíječka jsou součástí dodávky
Rozsah dodávky
- Přístroj EurotestXE 2,5 kV
- Plug Commander, 1.5 m
- 2.5 kV měřicí kabel, 2 x 1.5 m
- Měřicí kabel, 3 x 1.5 m
- Sada pro měření zemních odporů (měřicí vodič 4 m,měřicí vodič 20 m, 2 ks, kovový kolík, 2 ks, brašna)
- Síťový adaptér + 6 ks NiMH akumulátorů,typ AA
- PC Software EuroLink PRO
- Měřicí hrot, 3 ks
- Krokosvorka, 3 ks
- Kabel RS232 - PS/2
- Kabel USB
- Řemen
- Brašna
- Návod v češtině v PDF nebo tištěná příručka v SJ.
- Kalibrační list
Pokud chcete vytvořit profesionální protokoly, je potřeba zakoupit SW EUROLINK PRO PLUS A1292
Technické parametry:
Izolační odpor
| Rozsah | 0 ÷ 199,9 MΩ (Un ≤ 250 V) 0 ÷ 999,9 MΩ (Un = 500 V, 1000 V) 0 ÷ 19,99 GΩ (Un = 2500 V) |
| Rozlišení [MΩ] | 0,01 0,1 1 10 |
| Chyba měření | ± (5% z MH + 3 D)*... (R < 19,99 MΩ) ± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un) |
| Un | 50 / 100 / 250 / 500 / 1000 / 2500 V |
| In | 1 mA |
Diagnostické testy PI a DAR
| Rozsah | 0,01 ÷ 9,99 10,0 ÷ 100,0 |
| Chyba měření | ± (5% z MH + 2 D)*... (PI, DAR ≤ 9,99) ± 5% z MH*... (PI, DAR ≥ 10,0) |
| Un | 500 / 1000 / 2500 V |
Spojitost proudem 200 mA
| Rozsah [Ω] | 0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření | ± (3% z MH + 3 D)*... (R ≤ 19,99 Ω) ± 5% z MH*... (R > 19,99 Ω) |
| Un, Ik | Un = 6,5 ÷ 9 V, Ik ≥ 200 mA (pro R ≤ 2 Ω) |
Spojitost malým proudem
| Rozsah [Ω] | 0,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření | ± (5% z MH + 3 D)* |
| Un, Ik | Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA |
Proudové chrániče - obecné údaje
| Jmenovitý proud [mA] | 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče | AC, A, F, PRCD, PRCD-K, PRCD-S, standardní nebo selektivní |
Proudové chrániče - dotykové napětí bez vybavení chrániče
| Rozsah [V] | 0,0 ÷ 19,9 20,0 ÷ 99,9 |
| Chyba měření | (- 0 / +15 %) z MH + 10 D* (- 0 / +15 %) z MH* |
| Měřicí proud | < 0,5 IΔN |
Proudové chrániče - vypínací čas
| Rozsah [ms] | 0 ÷ max. čas (závisí na typu chrániče a násobku IΔN) |
| Chyba měření | ± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms |
Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud
| Rozsah IΔ | 0,2 ÷ 1,1 / 1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN) |
| Rozsah tΔ [ms] při IΔ | 0 ÷ 300 |
| Rozsah Ud [V] při IΔ | 0,0 ÷ 99,9 |
Skutečná impedance poruchové smyčky a zkratový proud
| Rozsah [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
| Chyba měření | ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
| Rozsah zkrat. proudu | 0,00 A ÷ 23,0 kA |
| Jmenovité napětí / f | 93 V ÷ 134 V, 185 V ÷ 266 V / 45 ÷ 65 Hz |
Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
| Rozsah [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
| Chyba měření | ± (5% z MH + 10 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
| Rozsah zkrat. proudu | 0,00 A ÷ 23,0 kA |
| Jmenovité napětí / f | 93 V ÷ 134 V, 185 V ÷ 266 V / 45 ÷ 65 Hz |
Skutečná impedance sítě a zkratový proud, úbytek napětí ΔU%
| Rozsah [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
| Chyba měření | ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
| Rozsah zkrat. proudu | 0,00 A ÷ 199 kA |
| Úbytek napětí | 0,0 ÷ 99,9 % |
| Jmenovité napětí | 93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V / 45 ÷ 65 Hz |
Zemní odpor (třívodičová metoda)
| Rozsah [Ω] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 9999 |
| Chyba měření | ± (5% z MH + 5 D)* |
| Aut. test odporu sond | ano |
Zemní odpor (dva klešťové přístroje)
| Rozsah [Ω] | 0,00 ÷ 19,99 20,0 ÷ 30,0 30,1 ÷ 39,9 |
| Chyba měření | ± (10% z MH + 10 D)* ± 20% z MH* ± 30% z MH* |
Rezistivita půdy
| Rozsah [Ωm] | 0,0 Ωm ÷ 99,9 kΩm |
| Chyba měření | ± 5% z MH* až ± 20% z MH* dle měř. rozsahu |
Sled fází
| Zobrazený výsledek | 1.2.3 nebo 2.1.3 |
| Jmenovité napětí [V] | 100 ÷ 550 |
Napětí a kmitočet
| Rozsah, chyba měření | 0 ÷ 550 V ± (2% z MH + 2 D)* |
| Rozsah, chyba měření | 0,00 ÷ 499,9 Hz ± (0,2 % z MH + 1 D)* |
Napětí - monitor napětí na svorkách
| Rozsah, chyba měření | 10 ÷ 550 V ± (2% z MH + 2 D)* |
AC TRMS proud a unikající proud pomocí proudových kleští A 1018
| Rozsah [mA] | 0,0 ÷ 99,9 100 ÷ 999 1,00 A ÷ 19,99 A |
| Chyba měření | ± (5% z MH + 5 D)* (I < 100 mA) ± (3% z MH + 3 D)* (I = 100 ÷ 999 mA) ± 3% z MH* (I > 1 A) |
AC/DC TRMS proud pomocí proudových kleští A 1391
| Rozsah [A] | 0,00 ÷ 19,99 20,0 ÷ 299,9 |
| Chyba měření | ± (3% z MH + 3 D)* (I < 2 A) ± 3%* (I = 2 ÷ 39,9 A) ± (3% z MH + 5 D)* (I > 40 A) |
Výkon, účiník, celkové harmonické zkreslení, harmonické složky
| Výkon (P, S, Q) | 0,00 W (VA, VAr) ÷ 99,9 kW (kVA, kVAr) |
| Účiník | -1,00 ÷ 1,00 |
| Harmonické složky napětí | 0,1 V ÷ 500 V |
| Celkové harmonické zkreslení THD napětí |
0,1 % ÷ 99,9 % |
| Harmonické složky a celkové harm. zkreslení THD proudu |
0,00 A ÷ 199,9 A |
Osvětlení
| Rozsah [lux] | 0,01 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k |
| Chyba měření (sonda B) | ± (5% z MH + 2 D)* (< 20 lux) ± 5% z MH* (≥ 20 lux) |
| Chyba měření (sonda C) | ± (10% z MH + 3 D)* (< 20 lux) ± 10% z MH* (≥ 20 lux) |
* MH značí měřenou hodnotu, D značí digit
Všeobecně:
| Napájení | 6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6) |
| Displej | maticový LCD s možností podsvětlení |
| Optická i akustická indikace | ano |
| Automatické srovnávání výsledků měření s nastavitelnými mezemi |
ano (lze vypnout) |
| Aut. vypínání | ano |
| Paměť | až 1800 měření |
| Připojení k PC | RS 232, USB, Bluetooth |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT III / 600 V, CAT IV / 300 V |
| Krytí | IP 40 |
| Rozměry | 230 x 103 x 115 mm |
| Hmotnost (bez baterií) | asi 1,35 kg |
