Metrel MI 3109 ST Eurotest PV - Tester solárních panelů
+ doprava zdarma + kalibrace od výrobce

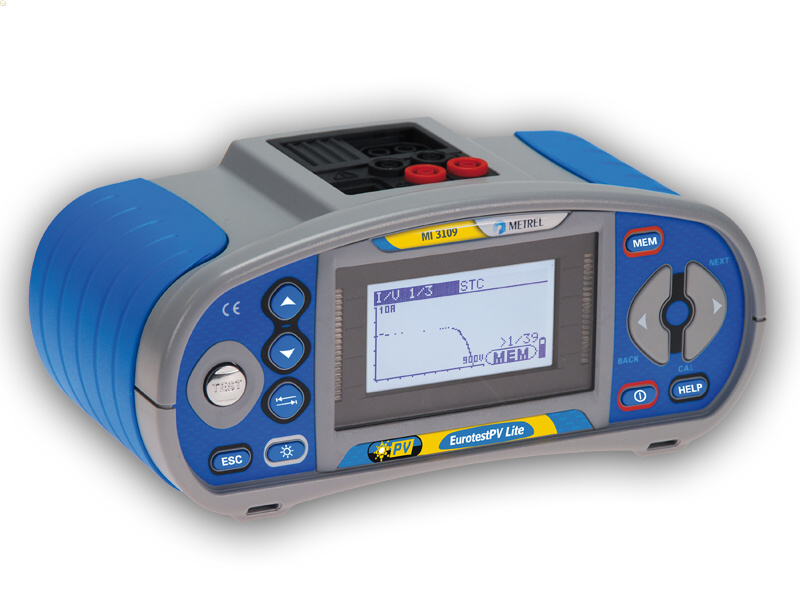

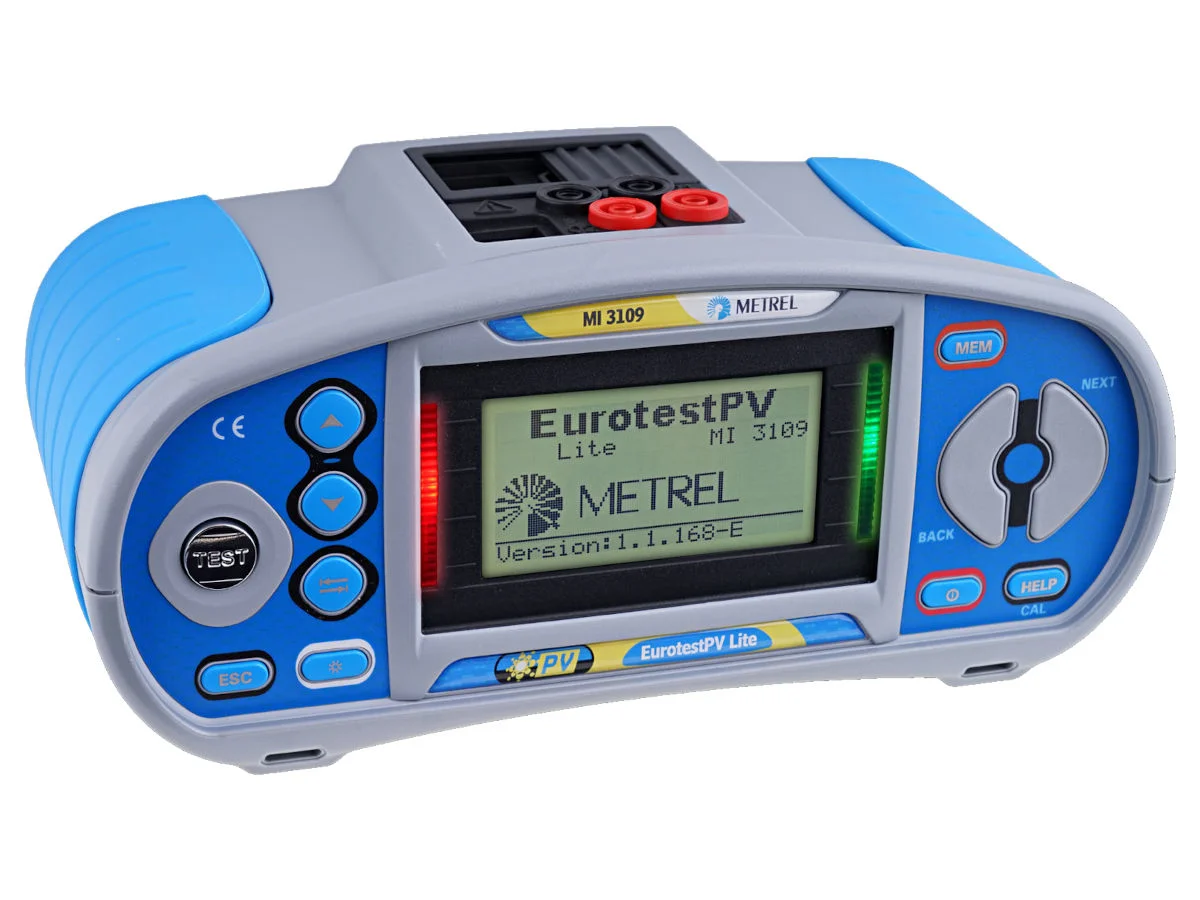

MI 3109 ST Eurotest PV - Tester solárních panelů
MI 3109 EurotestPV je tester fotovoltaických (FV) instalací, který provádí všechny testy požadované pro tento typ instalací. Zahrnuje to všechny testy požadované normou EN 62446, ale také nabízí měření I - U charakteristik, výpočet STC hodnot (jen vo verzi PS) a měření výkonu na DC a AC straně 1-fázového invertoru. Přístroj je navržen pro použití v prac. podmínkách (napětí do 1000V, proud do 15ADC).
Přístroj má zabudovanou funkci Autotest, která umožňuje provést všechny požadované testy podle EN 62446 jen na jeden stisk tlačítka. Přístroj je určen jak pro prvotní testování FV instalace, tak pro jeho periodické kontroly a odhalování možných poruch. S příslušenstvím na objednávku může tento tester provést stejné testy na FV instalaci jako tester MI 3108 EurotestPV.
Měření:
- Fotovoltaické instalace:
- Měření na DC straně FV instalace:
- Izolační odpor;
- Spojitost PE připojení;
- Uoc (napětí naprázdno) a Isc (zkratový proud);
- I - U křivka FV panelu a řetězce;
- Napětí, proud a výkon panelu nebo řetězce;
- Sluneční záření;
- Teplota modulu.
- Měření na AC straně FV instalace:
- Napětí, proud, výkon;
- Účinnost panelu, invertoru, výpočet FV systému.
- Měření na DC straně FV instalace:
Hlavní vlastnosti:
- Měření izolačního odporu a I-U charakteristik v jednom přístroji: stačí vám jeden přístroj MI 3109 a umíte provést test izolace až do 1000V pro ověření bezpečnosti FV instalace a také měření I-U charakteristik potřebné pro vyhodnocení FV panelů nebo řetězců.
- Autotest: Tato funkce provede na jeden stisk kompletní testy požadované podle EN 62446:
- izolační odpor mezi kladným pólem výstupu a zemí;
- izolační odpor mezi záporným pólem výstupu a zemí;
- napětí naprázdno;
- zkratový proud.
- Výpočet STC hodnot (jen vo verzi PS): naměřené hodnoty napětí a proudu jsou, podle aktuálních vnějších podmínek, přepočteny na STC (Standardní podmínění testování), čímž je umožněno porovnávat výsledky získané za různých podmínek testování.
- Měření účinnosti: dva napěťové a dva proudové kanály pro současné měření AC a DC parametrů.
- FV vzdálená jednotka: Jednotka na objednávku pro současné měření slunečního záření a teploty FV panelu.
- Grafické znázornění: I-V charakteristika FV panelu nebo řetězce je graficky zobrazena na LCD dipleji.
- Paměť: Lze uložit až 1800 testů nebo 500 grafických výsledků.
- SW podpora: PC SW EuroLink PRO umožňuje přenos výsledků do PC, jejich prohlížení, analýzu a tisk protokolu z měření.
Použití:
- Prvotní revize instalace
- Periodické kontroly
- Hodnocení FV instalací a vyhledávání poruch
- Měření výkonu a účinnosti (AC a DC)
Normy:
- Funkce:
- IEC/EN 61557 série
- IEC 62446 (fotovoltaika)
- Další normy:
- BS 7671
- EN 61008
- EN 61009
- EN 60364-4-41
- AS/NZ 3760
- Elektromagnetická kompatibilita:
- EN 61326
- Bezpečnost:
- EN 61010-1
- EN 61010-2-030
- EN 61010-031
- EN 61010-2-032

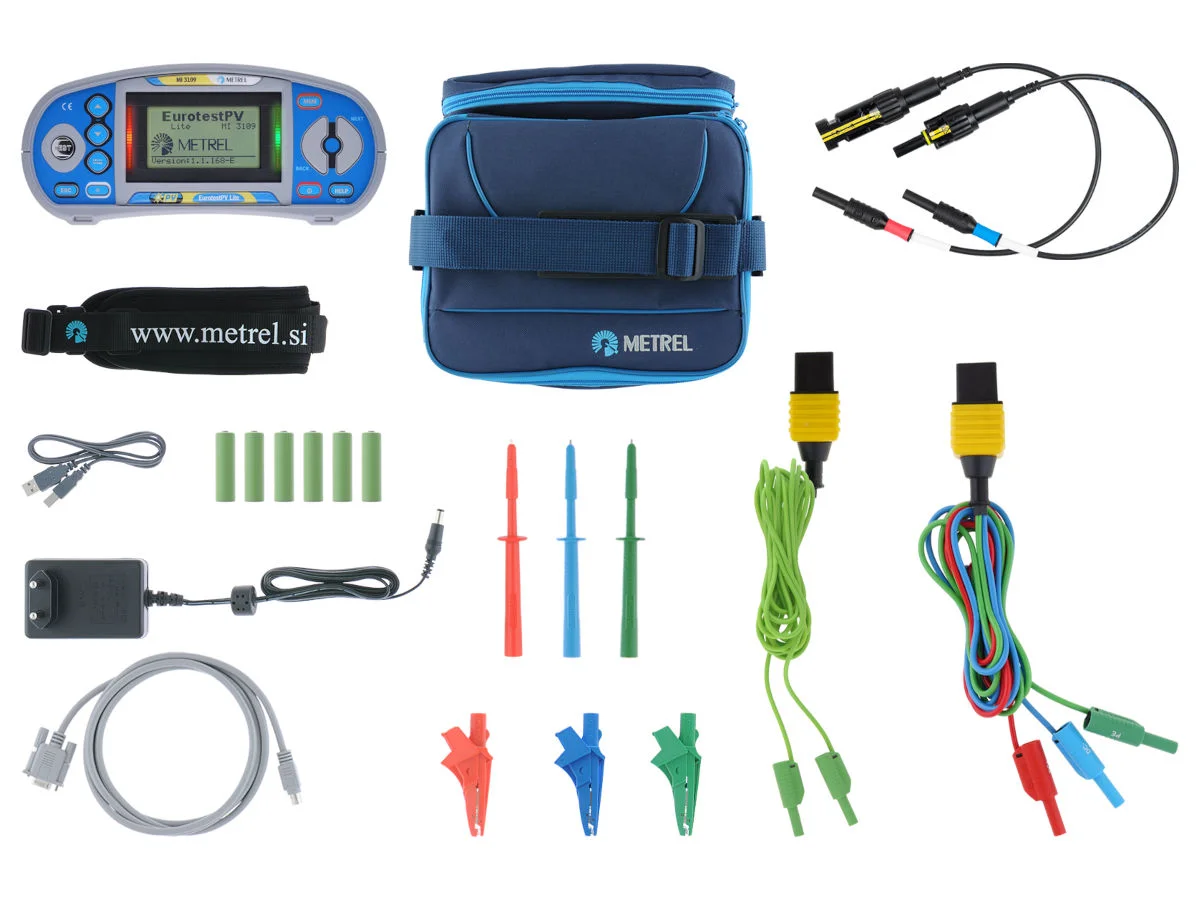

Sada ST obsahuje
- Přístroj MI 3109 EurotestPV Lite
- A 1289 Měkká přenosná taška
- A 1411 PV Univerzální testovací kabel, 3 x 1,5 m
- A 1412 PV Testovací kabel Continuity, 2 x 1,5 m
- A 1016, A 1015, A 1062 Testovací sonda, 3 ks (červená, modrá, zelená)
- A 1064, A 1310, A 1309 Krokodýlky, 3 ks (červená, modrá, zelená)
- S 2145 PV MC3/4 adaptéry samec/samice
- Napájecí adaptér + 6 NiMH baterií, typ AA
- Kabel USB a RS232 - PS/2
- PC SW EuroLink PRO
- A 1707 Nosný popruh
- Krátký návod k použití
- Návod k použití a příručka k paměťovým médiím
- kalibrační certifikát
- Kleště A1391 již nejsou standardní součástí dodávky všech zařízení. Tyto kleště lze však objednat samostatně jako volitelné příslušenství.
Technické parametry
Měření na fotovoltaických instalacích
| Funkce | Rozsah měření | Základní přesnost |
| Napětí | 0 V až 999V dc | 1 % MH + 2 dig |
| 0 V až 999V ac | 1,5 % MH + 3 dig | |
| I-U: 0 V až 999V dc | 1 % MH + 2 dig | |
| Proud | Panel: 0,0 mA až 300 A dc | 1% MH + 2 dig |
| Invertor: 0,0 mA až 300 A ac | 1,5 % MH + 3 dig | |
| I-U: 0,00A až 15 A dc | 1 % MH + 2 dig | |
| Výkon | Panel: 0 až 199,9 kW | 2,5 % MH + 6 dig |
| I-U: 0 až 14,99kW | 2 % MH + 3 dig | |
| U/I charakteristika | 1000 V / 15 A / 15 kW | |
| Sluneční záření | 0 až 1,75kW/m2 | 4 % MH + 5 dig |
| Teplota | -10°C až +85°C | 5 dig |
Měření na elektrických instalacích
| Funkce | Rozsah měření | Základní přesnost |
| Izolační odpor | U= 50, 100, 250 V dc: do 199,9 MΩ | 5 % MH + 3 dig |
| U= 500, 1000 V dc: do 999 MΩ | 5 % MH + 3 dig | |
| Spojitost 200 mA | 0,00 až 1999 Ω | 3 % MH + 3 dig |
| Spojitost 7 mA | 0,0 až 1999 Ω | 5 % MH + 3 dig |
| Obecné | Hlavní jednotka | Vzdálená jednotka |
| Displej | 128 x 64 s podsvícením | 128 x 64 s podsvícením |
| Napájení | 6x 1,2V NiMH typ AA | 6x 1,2V NiMH typ AA |
| Kategorie | CAT II 1000V, CAT III 600V, CAT IV 300V | |
| Třída | dvojitá izolace | |
| Porty | RS 232 a USB | RS 232 |
| Rozměry | 230 x 103 x 115 mm | 140 x 230 x 80 mm |
| Hmotnost | 1,3 kg | 1,0 kg |
Katalogový listPříslušenství
