Použití:
Měření spojitosti
Zkratový proud > 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor měřicích vodičů.
Možnost měření malým proudem asi 7 mA; slouží k "propískávání" obvodů, běžnému měření odporů apod.
Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ.
Měření proudových chráničů
Lze měřit proudové chrániče typu AC, A a F (model MI3125BT i typu B a B+) standardní a selektivní s jmenovitým reziduálním proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky I?N: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud I? postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.
Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez jeho vybavení.
EurotestCOMBO má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.
Měření úbytku napětí
Slouží ke zjištění, zda při max. zátěži neklesne napětí v instalaci pod povolenou hodnotu.
Měření zemních odporů
Zemní odpory se měří třívodičovou metodou.
Sled fází, napětí, kmitočet
Přístroj indikuje sled fází, měří skutečnou efektivní hodnotu napětí a kmitočet.
Test přítomnosti napětí na ochranném vodiči
Při provádění některých měření, která potřebují přítomnost síťového napětí, přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.
Online monitor napětí a svorek
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.
Ukládání výsledků do paměti a přenos do PC (jen model MI 3125BT)
Do paměti přístroje lze uložit až 1700 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink Pro, který je v češtině.
Další vlastnosti
- Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.
- Jen model MI 3125BT: komunikace s PC přes porty RS 232,USB i přes vestavěný Bluetooth modul; aplikace pro Android
- Grafický displej rozlišením 128x64 bodů.
- Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.
- PC software EuroLink Pro v české verzi je součástí dodávky. Verze Pro Plus umožňuje proti verzi Pro navíc vytvořit revizní zprávu.
- EurotestCOMBO má české menu.
- Součástí dodávky je i kalibrační list od výrobce.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Velmi malé rozměry a hmotnost jen 1,2 kg včetně napájecích článků.

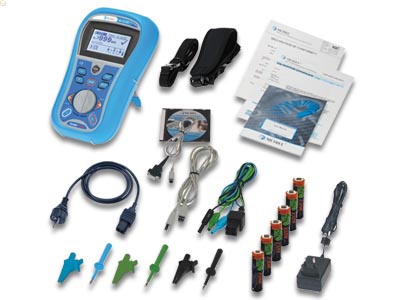

- Rozsáhlé příslušenství je součástí dodávky.
Stručné technické parametry:
Izolační odpor
| Rozsah [MΩ] |
0 ÷ 999 (Un ≥ 500 V) 0 ÷ 199,9 (Un ≤ 250 V) |
| Rozlišení [MΩ] |
0,01 0,1 1 |
| Chyba měření |
± (5% z MH + 3 D)*... (0 ÷ 20 MΩ) |
| Un |
50 / 100 / 250 / 500 / 1000 V |
| In |
≥ 1 mA |
Spojitost proudem ±200 mA
| Rozsah [Ω] |
0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření |
± (3% z MH + 3 D)*... (0 ÷ 19,99 Ω) |
| Un, Ik |
Un = 6,5 ÷ 9 V, Ik ≥ 200 mA |
Vodivé spojení proudem 7 mA
| Rozsah [Ω] |
0,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření |
± (5% z MH + 5 D)* |
| Un, Ik |
Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA |
Zemní odpor
| Rozsah [Ω] |
0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření |
± (5% z MH + 5 D)* |
| Aut. test odporu sond |
ano |
Proudové chrániče - obecné údaje
| Jmenovitý proud [mA] |
10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče |
AC, A, F (MI 3125BT i typy B, B+), standardní a selektivní |
Proudové chrániče - dotykové napětí bez vybavení chrániče
| Rozsah [V] |
0,0 ÷ 99,9 |
| Chyba měření |
(- 0 / +15 %) z MH ± 10 D... (0 ÷ 19,9 V) |
| Měřicí proud |
< 0,5 I?N |
Proudové chrániče - vypínací čas
| Rozsah - standard. FI [ms] |
0 ÷ 300 (½ I?N, I?N) 0 ÷ 150 (2 I?N) 0 ÷ 40 (5 I?N) |
| Rozsah - selektivní FI [ms] |
0 ÷ 500 (½ I?N, I?N) 0 ÷ 200 (2 I?N) 0 ÷ 150 (5 I?N) |
| Chyba měření |
± 1 ms ...(0 ÷ 40 ms) |
Proudové chrániče standardní - vybavovací proud I?, vypínací čas při vybavovacím proudu t? a dotykové napětí při vybavovacím proudu Ud
| Rozsah I? |
0,2 I?N÷ (1,1 až 2,2 I?N) - dle typu a I?N proud. chrániče |
| Rozsah t? [ms] při I? |
0 ÷ 300 |
| Rozsah Ud [V] při I? |
0,0 ÷ 99,9 |
Skutečná impedance poruchové smyčky a zkratový proud
| Rozsah [Ω] |
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00k ÷ 9,99k |
| Chyba měření Z |
± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu |
0,00 A ÷ 23,0 kA |
| Rozsah napětí/kmitočtu |
93 ÷ 266 V / 45÷ 65 Hz |
Měřicí proud 6,5 A / 10 ms (při 230 V)
Skutečná impedance poruchové smyčky a zkratový proud - měření bez vybavení proudového chrániče
| Rozsah [Ω] |
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00k ÷ 9,99k |
| Chyba měření Z |
± (5% z MH + 10 D)* |
| Rozsah zkrat. proudu |
0,00 A ÷ 23,0 kA |
| Rozsah napětí/kmitočtu |
93 ÷ 2660 V / 45÷ 65 Hz |
Skutečná impedance sítě a zkratový proud
| Rozsah [Ω] |
0 ÷ 9,99 kΩ |
| Rozlišení [Ω] |
0,01 0,1 1 10 |
| Chyba měření Z |
± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu |
0,00 A ÷ 199 kA |
| Rozsah napětí/kmitočtu |
93 ÷ 485 V / 45÷ 65 Hz |
Měřicí proud 6,5 A / 10 ms (při 230 V)
Sled fází
| Zobrazený výsledek |
1.2.3 nebo 3.2.1. |
| Rozsah napětí/kmitočtu |
100 ÷ 550 V / 14 ÷ 500 Hz |
Napětí a kmitočet
| Rozsah, chyba měření |
0 ÷ 550 V ± (2% z MH + 2 D)* |
| Rozsah, chyba měření |
0,00 ÷ 499,9 Hz ± (0,2% z MH + 1 D)* |
* MH značí měřenou hodnotu, D značí digit
Všeobecně:
| Napájení |
6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6) |
| Displej |
maticový LCD 128 x 64 bodů
s možností podsvětlení |
| Optická i akustická indikace |
ano |
| Automatické srovnávání výsledků měření s nastavitelnými mezemi |
ano (lze vypnout) |
| Paměť (jen model MI 3125BT) |
až 1700 měření |
| Připojení k PC (jen model MI 3125BT) |
RS 232, USB, Bluetooth |
| Aut. vypínání |
ano |
| Třída ochrany |
II (dvojitá izolace) |
| Přepěťová kategorie |
CAT III / 600 V, CAT IV / 300 V |
| Krytí |
IP 40 |
| Rozměry |
140 x 80 x 230 mm |
| Hmotnost (bez baterií) |
1,00 kg |
|
