Metrel MI 3394 LB MultiTesterXA - Tester spotrebičů, strojů, rozváděčů

+ doprava zdarma

Doprava zdarma

Dostupnost:	Skladem do 14 dnů
Doba dodání	Zboží Vám můžeme doručit již 27.12.2024 do 18:00. Stačí, když zboží objednáte nejpozději do zítra do 13:00
Číslo produktu:	MI3394LB
Výrobce:	Metrel d.d.
Kontakt::	info@revizeshop.cz
naše cena bez DPH :	129 200 Kč
naše cena s DPH (21 %):	156 332 Kč
do košíku: ks

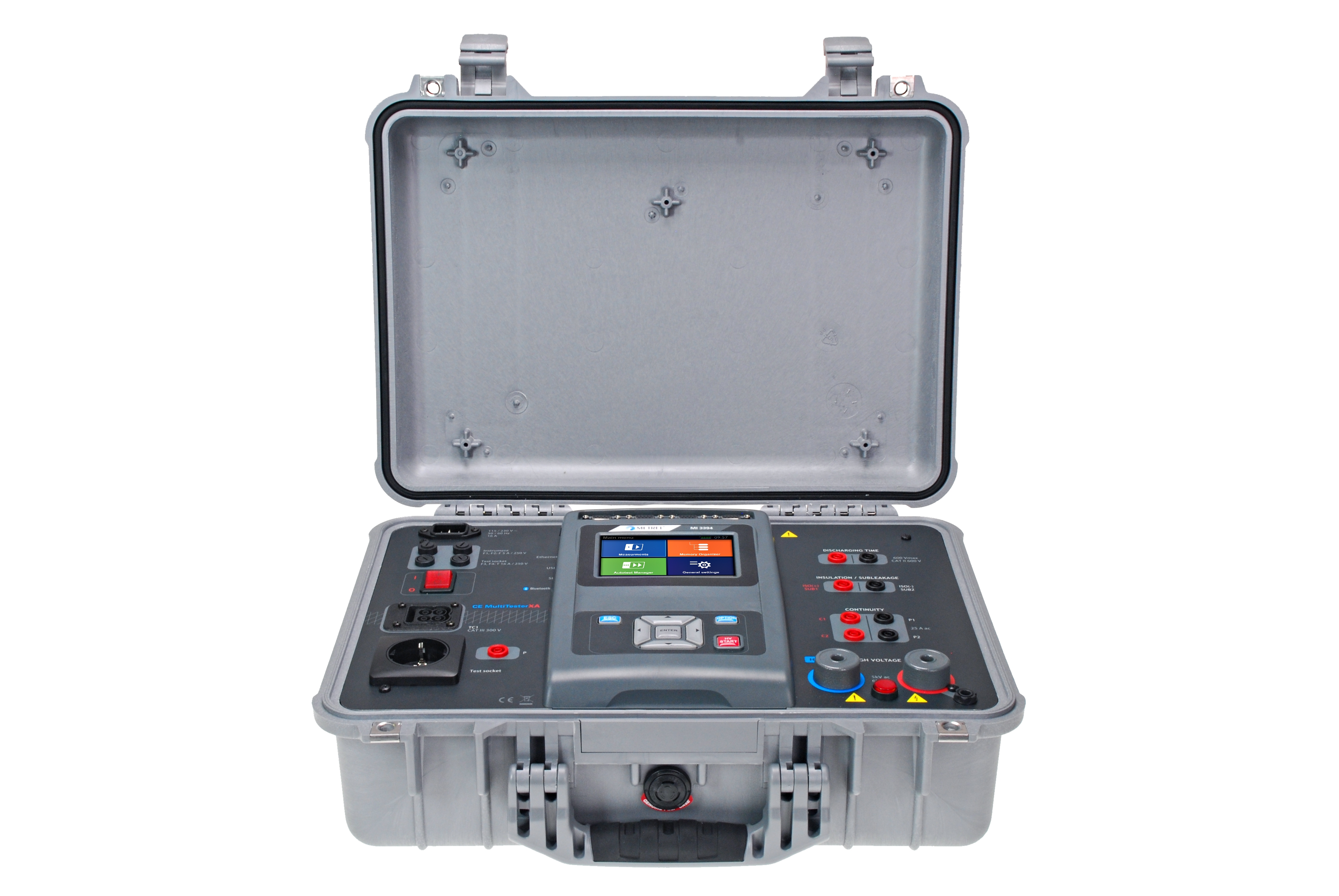

MI 3394 CE multitester XA LAB Set

Profesionální přenosný přístroj pro provádění revizí elektrických spotřebičů, strojů a rozváděčů. Ideální jako zkušební zařízení do výroby. Sestava Lab set se oproti sestavám Standard Set, Euro Set a Line set liší příslušenstvím v sadě, přístroj jako takový je stejný.

Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.

Funkce a vlastnosti přístroje:

Kontrola spojitosti ochranného obvodu
Měřicí proud lze volit v hodnotách 200 mA, 4 A, 10 A nebo 25 A. Měřicí proud je střídavý (AC). Při proudu 10 A lze měřit úbytek napětí na měřeném obvodu.
Měření lze provést dvouvodičovou nebo čtyřvodičovou metodou. Je možné vykompenzovat odpor měřicích vodičů.

Zkouška přiloženým napětím
Zkušební napětí střídavé 100 V až 5000 V s kroky 10V, nastavení doby trvání zkoušky 1 až 120 sekund.
Zkušební napětí stejnosměrné 500 V až 6000 V s kroky 50V, nastavení doby trvání zkoušky 1 až 120 sekund.

Měření izolačního odporu
Měřicí napětí lze volit v hodnotách 50 V, 100 V, 250 V, 500 V, 1000 V. Dobu trvání měření lze nastavit 2 až 180 sekund.

Měření unikajících proudů
Náhradní metodou - měřicí napětí je 40 V AC,
Rozdílový unikající proud
Proud vodičem PE
Dotykový proud

Měření vybíjecího času
Měří dobu, za kterou napětí na napájecích svorkách spotřebiče po odpojení napájecího napětí poklesne na bezpečnou velikost (např. vybíjení filtrů ve zdroji spotřebiče).

Funkční test
Měří napětí, proud, činný výkon, jalový výkon, zdánlivý výkon, účinník, celkové harmonické zkreslení napětí a proudu kontrolovaného spotřebiče.
Maximální příkon spotřebiče je 3500 W.
Stejné měření lze provést pro unikající proudy.

Další vlastnosti:
- Lze používat v sítích TT, TN, IT s napětím 110 V nebo 230 V a kmitočtem 50 Hz nebo 60 Hz.
- Umožňuje provádět měření jednotlivě v měřicích svorkách nebo automaticky v jedné zásuvce.

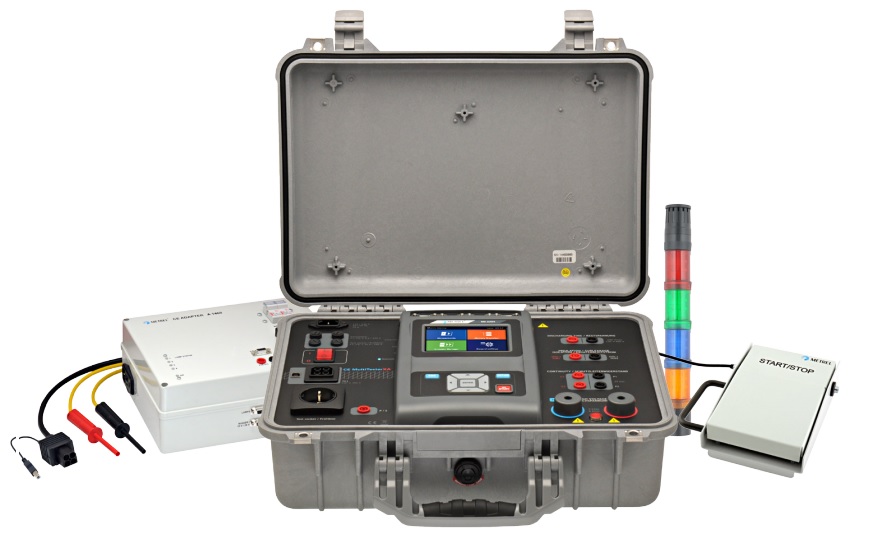

- Lze připojit měřicí adapter A 1460 CE adaptér a pomocí něj provádět automatické postupy měření.
- Umožňuje vložit paměťovou kartu microSD s kapacitou až 32 GB.
- Komunikuje s PC pomocí RS 232, USB a Bluetooth pro přenos dat do/z PC a dálkové ovládání přístroje.
- V přístroji lze vytvářet uživatelské účty chráněné heslem.
- Přístroj umožňuje vytváření a používání Auto Sequence^® - předem naprogramované postupy měření..
- Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.

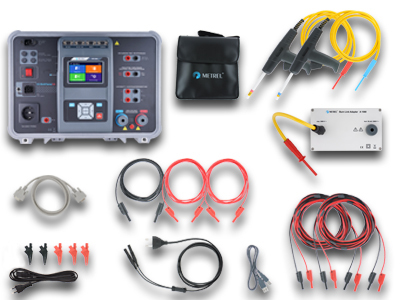

Rozsah dodavky:

Přístroj CE MultiTesterXA MI 3394
Brašna na příslušenství

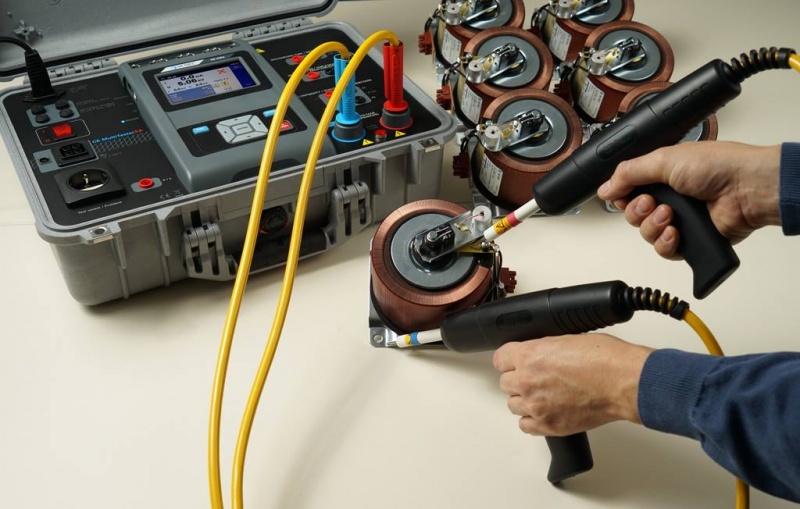

VN měřicí pistole s vodičem 2 m, 2 ks
Burn Link adaptér A 1560
Vodič pro měření spojitosti 2,5 m, 2 ks
Vodič pro měření spojitosti červený 1,5 m
Měřicí vodič černý 2,5 m
Měřicí vodič červený 2,5 m
Krokosvorka černá, 2 ks
Krokosvorka červená, 3 ks
Kabel pro měření vybíjecího času
Síťový kabel ( 3 x 1,5 mm²)
Kabel RS232
Kabel USB
Licence základní verze PC programu Metrel ES Manager (licence je nahrána v přístroji)
Tištěná stručná uživatelská příručka v češtině
ILLKO s podrobným návodem k používání v češtině (plus případná další dokumentace)
Tištěný návod k používání k Burn Link adaptéru A 1560 v češtině
CD Metrel s anglickou dokumentací k přístroji a PC program Metrel ES Manager v češtině
Kalibrační list
Záruční list
Kartónový obal

Technické parametry:

Spojitost (200 mA, 4 A, 10 A, 25 A):

Odpor - R

Rozsah [Ω]	Rozlišení [Ω]	Nejistota měření
0,00 ÷ 19,99	0,01	± (2 % z MH + 2 D)*
20,0 ÷ 99,9	0,1	± (3 % z MH)*
100,0 ÷ 199,9	0,1	± (5 % z MH)*
200 ÷ 999	1	Informativní měření

Úbytek napětí (pro proud 10A) - ΔU

Rozsah [V]	Rozlišení [V]	Nejistota měření
0,00 ÷ 19,99	0,01	± (2 % z MH + 5 D)*
20,0 ÷ 99,9	0,1	± (3 % z MH)*

Jmenovitý rozsah (dle EN 61557-4)	0,08 Ω ÷ 199,9 Ω
Měřicí proud	0,2 A pro R < 8 Ω
	4 A pro R < 1 Ω
	10 A pro R < 0,5 Ω
	25 A pro R < 0,2 Ω
Napětí naprázdno	< 6V AC
Kompenzace odporu měř. vodičů	Ano, do 5 Ω

Přiložené napětí střídavé:

Napětí - U

Rozsah [V]	Rozlišení [V]	Nejistota měření
0 ÷ 1999	1	± (3 % z MH)*
2000 ÷ 5990	10	± (3 % z MH)*

Proud - I

Rozsah [mA]	Rozlišení [mA]	Nejistota měření
Zdánlivý proud
0,0 ÷ 99,9	0,1	± (3 % z MH + 3 D)*
Rezistivní proud
0,0 ÷ 99,9	0,1	Informativní měření
Kapacitní proud
-99,9 ÷ 99,9	0,1	Informativní měření

Výstupní napětí	100 V ÷ 1000 V (-0/+10 %)
Výstupní napětí	1010 ÷ 5000 V (-0/+5 %) plovoucí výstup
Zkratový proud	>300 mA
Výstupní výkon max.	500 VA
Vypínací čas	< 30 ms (při překročení limitu zdánlivého proudu)

Přiložené napětí stejnosměrné:

Napětí - U

Rozsah [V]	Rozlišení [V]	Nejistota měření
0 ÷ 1999	1	± (3 % z MH)*
2000 ÷ 6990	10	± (3 % z MH)*

Proud - I

Rozsah [mA]	Rozlišení [mA]	Nejistota měření
0,01 ÷ 9,99	0,01	± (5 % z MH + 3 D)*

Výstupní napětí	500 V ÷ 1000 V (-0/+10 %)
Výstupní napětí	1050 ÷ 6000 V (-0/+5 %) plovoucí výstup
Zvlnění	± 3 %
Maximální kapacitní zátěž	2 μF
Vypínací čas	< 30 ms (při překročení limitu zdánlivého proudu)

Izolační odpor

Odpor - Riso

Rozsah [MΩ]	Rozlišení [MΩ]	Nejistota měření
0,00 ÷ 19,99	0,01	± (5 % z MH + 2 D)* pro 50 V, 100 V
20,0 ÷ 99,9	0,1	± (20 % z MH)* pro 50 V, 100 V
0,00 ÷ 19,99	0,01	± (3 % z MH + 2 D)* pro 250 V až 1000 V
20,0 ÷ 199,9	0,1	± (10 % z MH)* pro 250 V až 1000 V

Napětí - Um

Rozsah [V]	Rozlišení [V]	Nejistota měření
0 ÷ 1200	1	± (3 % z MH + 2 D)*

Jmenovitá výstupní napětí	50V, 100V, 250 V, 500 V, 1000 V (-0/+10%)
Jmenovitý rozsah (dle EN 61557-2)	0,08 MΩ ÷ 199,9 MΩ
Zkratový proud maximálně	2,0 mA

Unikající proudy

Náhradní unikající proud - I_náhr

Rozsah [mA]	Rozlišení [mA]	Nejistota měření
0,00 ÷ 19,99	0,01	± (5 % z MH + 3 D)*

Jmenovitý rozsah (dle EN 61557-16)	0,12 mA ÷ 19,99 mA
Napětí naprázdno maximálně	50V AC
Zobrazený unikající proud je přepočítaný na jmenovité síťové napětí 110V nebo 230V

Rozdílový unikající proud - I_roz

Rozsah [mA]	Rozlišení [mA]	Nejistota měření
0,00 ÷ 19,99	0,01	± (3 % z MH + 5 D)*

Jmenovitý rozsah (dle EN 61557-16)	0,19 mA ÷ 19,99 mA
Vliv proudu zátěže	< 0,02 mA/A
Kmitočtová charakteristika měřicího obvodu dle EN 61010 - obrázek A1

PE unikající proud - Ipe

Rozsah [mA]	Rozlišení [mA]	Nejistota měření
0,00 ÷ 19,99	0,01	± (3 % z MH + 3 D)*

Jmenovitý rozsah (dle EN 61557-16)	0,12 mA ÷ 19,99 mA
Kmitočtová charakteristika měřicího obvodu dle EN 61010 - obrázek A1

Dotykový proud - I_dot

Rozsah [mA]	Rozlišení [mA]	Nejistota měření
0,00 ÷ 19,99	0,01	± (3 % z MH + 3 D)*

Jmenovitý rozsah (dle EN 61557-16)	0,12 mA ÷ 19,99 mA
Vliv proudu zátěže	< 0,02 mA/A
Kmitočtová charakteristika měřicího obvodu dle EN 61010 - obrázek A1

Funkční test

Činný výkon - P

Rozsah [W]	Rozlišení [W]	Nejistota měření
0,00 ÷ 19,99	0,01	± (5 % z MH + 5 D)*
20,0 ÷ 199,9	0,1	± (5 % z MH)*
200 ÷ 19999	1	± (5 % z MH)*
2000 ÷ 3700	10	± (5 % z MH)*

Zdánlivý výkon - S

Rozsah [VA]	Rozlišení [VA]	Nejistota měření
0,00 ÷ 19,99	0,01	± (5 % z MH + 10 D)*
20,0 ÷ 199,9	0,1	± (5 % z MH)*
200 ÷ 19999	1	± (5 % z MH)*
2000 ÷ 3700	10	± (5 % z MH)*

Jalový výkon - Q

Rozsah [VAr]	Rozlišení [VAr]	Nejistota měření
0,00 ÷ 19,99	0,01	± (5 % z MH + 10 D)*
20,0 ÷ 199,9	0,1	± (5 % z MH)*
200 ÷ 19999	1	± (5 % z MH)*
2000 ÷ 3700	10	± (5 % z MH)*

Celkové harmonické zkreslení napětí - THDU

Rozsah [%]	Rozlišení [%]	Nejistota měření
0,00 ÷ 99,9	0,1	± (5 % z MH + 5 D)*

Celkové harmonické zkreslení proudu - THDI

Rozsah [%]	Rozlišení [%]	Nejistota měření
0,00 ÷ 99,9	0,1	± (5 % z MH + 5 D)* pro 0 ÷ 999 mA
0,00 ÷ 99,9	0,1	± (5 % z MH)* pro 1 ÷ 16 A

Účiník - PF

Rozsah [VA]	Rozlišení [VA]	Nejistota měření
0,00i ÷ 1,00i	0,01	± (5 % z MH + 5 D)*
0,00c ÷ 1,00c

Kosinus φ - cos φ

Rozsah [VA]	Rozlišení [VA]	Nejistota měření
0,00i ÷ 1,00i	0,01	± (5 % z MH + 5 D)*
0,00c ÷ 1,00c

Napětí - U

Rozsah [V]	Rozlišení [V]	Nejistota měření
0,0 ÷ 199,9	0,1	± (3 % z MH + 10 D)*
200 ÷ 264	1	± (3 % z MH)*

Proud - I

Rozsah [A]	Rozlišení [A]	Nejistota měření
0,000 ÷ 0,999	0,001	± (3 % z MH + 5 D)*
1,00 ÷ 16,00	0,01	± (3 % z MH)*

Vybíjecí čas

Vybíjecí čas - t

Rozsah [s]	Rozlišení [s]	Nejistota měření
0,0 ÷ 9,9	0,1	± (5 % z MH + 2 D)*

Špičkové napětí - Up

Rozsah [V]	Rozlišení [V]	Nejistota měření
0 ÷ 550	1	± (5 % z MH + 3 D)*

Jmenovitý rozsah (dle EN 61557-14)	0,8 s ÷ 9,9 s
Horní limit času	1 s, 5 s
Prahové napětí	34 V, 60 V, 120 V
Vstupní odpor	48 MΩ
Maximání proud zátěže v zásuvce	10 A
Automatické odpojení při ULNpeak, je-li spotřebič připojen do měřicí zásuvky

Všeobecně

Napájení

Napájecí napětí, kmitočet	110 V /230V, 50 Hz / 60 Hz
Tolerance napájecího napětí	± 10 %
Maximální příkon bez zátěže	600 W
Maximální příkon se zátěží v zásuvce	4500 W
Nadmořská výška	≤ 2000 m
Kategorie přepětí	CAT II / 300 V

Kategorie přepětí - měření

DISCH1 / DISCH2	CAT II / 600 V
ISO(+) SUB1 / ISO(-) SUB2	CAT II / 300 V
P1, C1 / P2, C2
P / S
TC1

Bezpečnost

Třída ochrany	1
VN výstup 5 kV AC, 6 kV DC	Dvojitá izolace
Stupeň znečištění	2
Krytí	IP 50 (zavřené víko)
	IP 40 (otevřené víko)
	IP 20 (měřicí zásuvka)
Pouzdro	Přenosné, otřesuvzdorný plast
Vstupy INPUTS	DB9 konektor, 24 V max., uzemněno
Výstupy OUTPUTS	DB9 konektor, NO relé, max. 24 V / 1,5 A uzemněno

Ovládání

Displej	4,3" (10,9 cm), 480 x 272 bodů, TFT barevný
Dotyková vrstva	Kapacitní
Paměť	Vložená microSD karta
RS232 interface	Dva porty s DB9 konektorem
USB	USB 2.0, typ B standard
Bluethot	Class 2
Ethernet	Dynamická IP (DHCP), statická IP (ručně)

Ostatní

Rozměry (šxvxh)	43,5 cm x 29,2 cm x 15,5 cm
Hmotnost	cca 17,3 kg
Referenční podmínky	15 °C ÷ 35 °C, 35 % ÷ 65 %, bez kondenzace
Pracovní podmínky	0 °C ÷ 40 °C, max. 85 %, bez kondenzace
Skladovací podmínky	-10 °C ÷ 60 °C, max. 80 %, bez kondenzace

Nejistoty měření jsou platné 1 rok v referenčních podmínkách. Teplotní koeficient mimo referenční rozsah teplot je 0,2 % z MH na 1 °C + 1D.

Pozn.: * MH značí měřenou hodnotu, D značí digit
