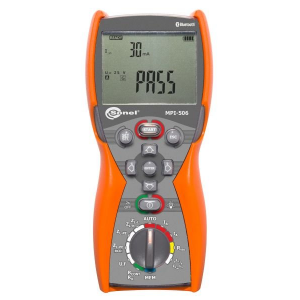

Sonel MPI-506 - Tester elektrických instalací

Sdružený revizní přístroj vyhovující normě ČSN EN 61557. Izolační odpory napětím 100, 250, 500 V do 600 MOhm. Kompletní test proudových chráničů (AC, A), Imax (RCD) 15mA. Skutečná impedance ochranné smyčky 180 až 460 V, vnitřní odpor sítě.
Přechodové odpory proudem 200 mA. Určení sledu fází. Vnitřní paměť na 990 měření, rozhraní Bluetooth. Prvotní kalibrační list od výrobce Sonel. Software Sonel umožňuje přenos naměřených hodnot. Hmotnost 2,2 kg.

Funkce:

• automatické blokování při přítomnosti napětí
• měření impedance smyčky Z s bez vybavení chrániče
• měření vnitřního odporu sítě Z I
• testování proudových chráničů A, AC
• měření bez vybavení a s vybavením chrániče
• měření malých odporů proudem 200mA
• kontrola ochranného vodiče a zapojení zásuvky
• měření napětí a kmitočtu určení sledu fází
• vnitřní paměť na 990 měření
• rozhraní Bluetooth pro přenos hodnot do počítače
• software (viz. příslušenství)

Technické údaje:

Měření izolačního odporu

• Automatické blokování při přítomnosti napětí
• Rozsah měření 100 kΩ - 600 MOhm rozlišení 1 kOhm - 100 kOhm
• Zkušební napětí 100, 250, 500 V DC
• Zkušební proud min. 1 mA DC

Měření impedance smyčky (ZL-PE, ZL-N + ZL-L)

• ZL-PE 15 mA (bez vybavení RCD) vyšší proud s vybavením RCD
• Napětí instalace 180 - 460 V
• Kmitočet instalace 45 - 65 Hz
• Rozsah měření 0,01 - 1 Ohm
• Rozlišení max. 0,01
• Přesnost ±(6%MH + 5)

Výpočet zkratového proudu

• Rozsah měření 0,055 A - 40,00 kA rozlišení 0,001

Měření a testování proudových chráničů (EN 61557)

• Typ chrániče AC, A
• Testování chrániče s vybavením a bez vybavení
• Měření dotykového napětí
• Měření doby vybavení
• Měření vybavovacího proudu
• Měření odporu uzemnění
• Nastavení průběhu testovacího proudu

Měření dotykového napětí

• Napětí instalace 100 - 440 V
• Kmitočet instalace 45,0 - 65,0 Hz  ±(0,1%+1)
• Rozlišení 0,1 V

Měření vybavovacího času

• Impulzní režim 5,0 - 500 ms
• Postupně narůstající In 10 - 200 ms
• Proudové chrániče In: 10, 30, 100, 300, 500, 1000 mA

Měření vybavovacího proudu

• Měřicí proud 1/2xIn, 1xIN, 2xIn, 5xIn
• Jmenovitý proud 10, 30, 100, 300, 500, 1000 mA

Měření malých odporů

• Rozsah měření    0,00 - 19,99 Ohm  rozlišení 0,01 Ohm
•                             20,0 - 199,9 Ohm                 0,1 Ohm
•                              200 - 400 Ohm                     1 Ohm
• přesnost +/-(2% + 3D) , měřicí proud 200mA, Kompenzace měřících kabelů

Měření AC / DC napětí

• Rozsah měření 0,1 - 440 V rozlišení 0,1 - 1 V přesnost ±(2,0 %+ 2)

Určení sledu fází

• Rozsah měření 100 - 440 V

Obecné informace

• Komunikace s počítačem
• Vnitřní paměť 990 měření
• Rozhraní Bluetooth
• Software Sonel Reader SW​
• Napájecí napětí LR6 alkalické bateri nebo -AA - 4 x 1,5V (akumulátory NiMH)
• Stupeň krytí    IP 67
• Rozměry 220 x 98 x 58 mm
• Hmotnost 0,8 kg (s bateriemi)
