Úvod » Revizní přístroje » Sdružené revizní přístroje » Metrel Eurotest XA MI 3105 EU - Revize instalací a hromosvodů
Metrel Eurotest XA MI 3105 EU - Revize instalací a hromosvodů
+ doprava zdarma + CZ kalibrace

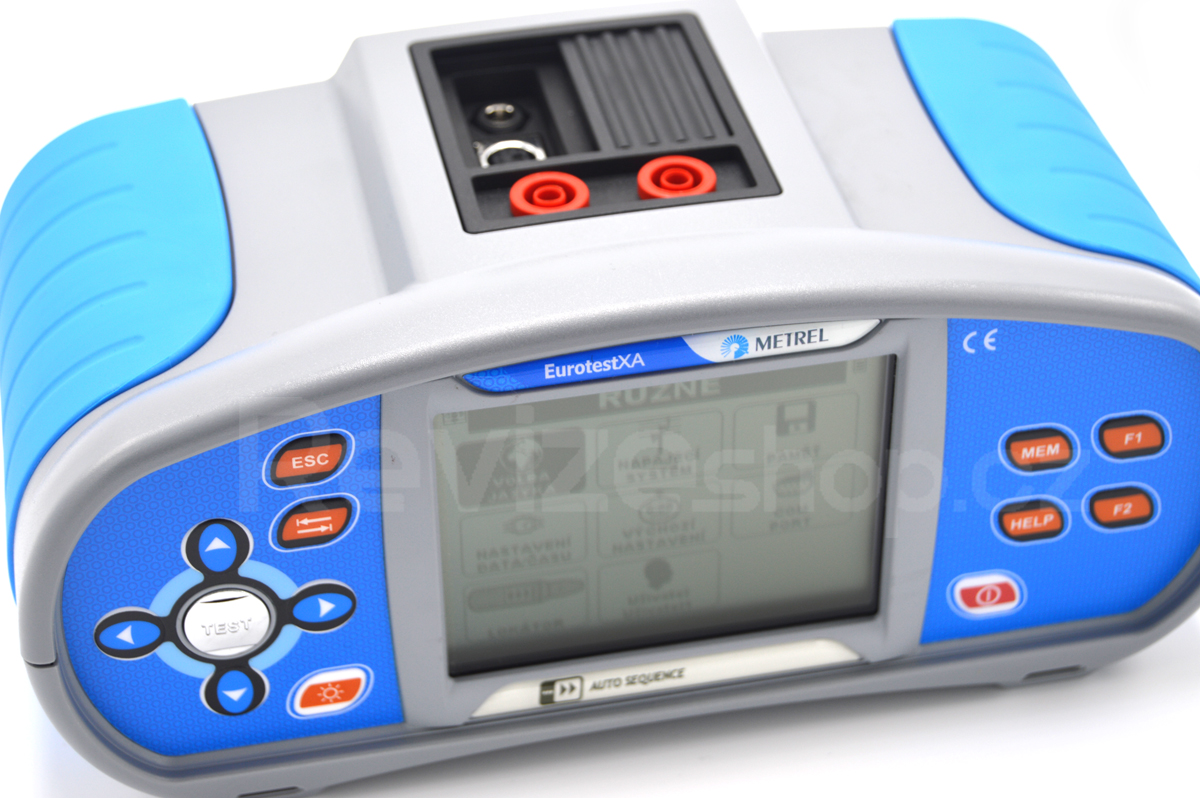

Eurotest XA MI 3105 EU
Špičkový profesionální multifunkční přístroj s řadou funkcí pro provádění revizí dle požadavků ČSN 332000-6-61. Verze Euro Set má oproti verzi Standard Set rozšířené příslušenství v rozsahu dodávky. Vlastní přístroj jako takový je stejný.
Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.
Měření spojitosti
Zkratový proud > 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor měřicích vodičů.
Lze zvolit i měření malým proudem asi 7 mA; slouží k "propískávání" obvodů, běžnému měření odporů apod.
Měření zemních odporů a rezistivity půdy
Přístroj má rozsáhlé možnosti měření zemních odporů: umožňuje měřit třívodičovou metodou, třívodičovou metodou + jedním klešťovým přístrojem bez rozpojování měřeného obvodu nebo dvěma klešťovými přístroji bez rozpojování měřeného obvodu a bez zatloukání sond! Dále lze měřit rezistivitu půdy.
Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ. Bez přepojování měřicích vodičů lze zvolit, jaký izolační odpor se má měřit (např. N-PE, L-N apod.).
Test hlídačů izolace
V IT sítích lze provádět test hlídačů izolace a měření chybového unikajícího proudu při stavu jedné závady.
Měření proudových chráničů
Lze měřit proudové chrániče typu AC , A nebo B standardní a selektivní s jmenovitým reziduálním proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky I?N: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud I? postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.
Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i činný odpor, indukční odpor a zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestXA má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.
Pomocí adaptéru A 1143 lze měřit impedanci smyčky a sítě s velmi vysokou přesností při rozlišení 0,1 mΩ.
Sled fází
Přístroj indikuje sled fází a také chybové stavy (např. nepřítomnost některého fázového napětí).
Proud, unikající proud
Měří se klešťovým přístrojem; je zobrazována skutečná efektivní hodnota TRMS.
Měření průrazného napětí varistorů (přepěťových ochran)
Lze měřit průrazné napětí různých přepěťových ochran v rozsahu 50 ÷ 1000 V.
Měření osvětlení
Osvětlení lze měřit pomocí externí sondy.
Lokátor
Slouží k vyhledávání vodičů, pojistek, k určování proudových okruhů apod. Jako vysílač slouží EurotestXA, jako přijímač bezdotyková sonda R10K (Lokátor).
Test přítomnosti napětí na ochranném vodiči
Při provádění některých měření, která potřebují přítomnost síťového napětí, přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.
Online monitor napětí a svorek
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.
Ukládání výsledků do paměti a přenos do PC
Do paměti EurotestuXA lze uložit až 2000 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink Pro, který je v češtině! Před měřením lze navíc pomocí software EuroLink Pro vytvořit přesnou strukturu měřené instalace a tu přenést do Eurotestu! Následná revize a ukládání výsledků do paměti se tím urychlí.
Další vlastnosti
- AUTO SEQUENCE® - automaticky provádí předem definované měřicí postupy. Tyto postupy může uživatel vytvářet a editovat.
- Lze měřit v širokém rozsahu napětí (30 V / 50 V - 500 V) a kmitočtu (14 Hz - 500 Hz) sítě.
- Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.
- Port RS 232 i USB pro připojení k PC.

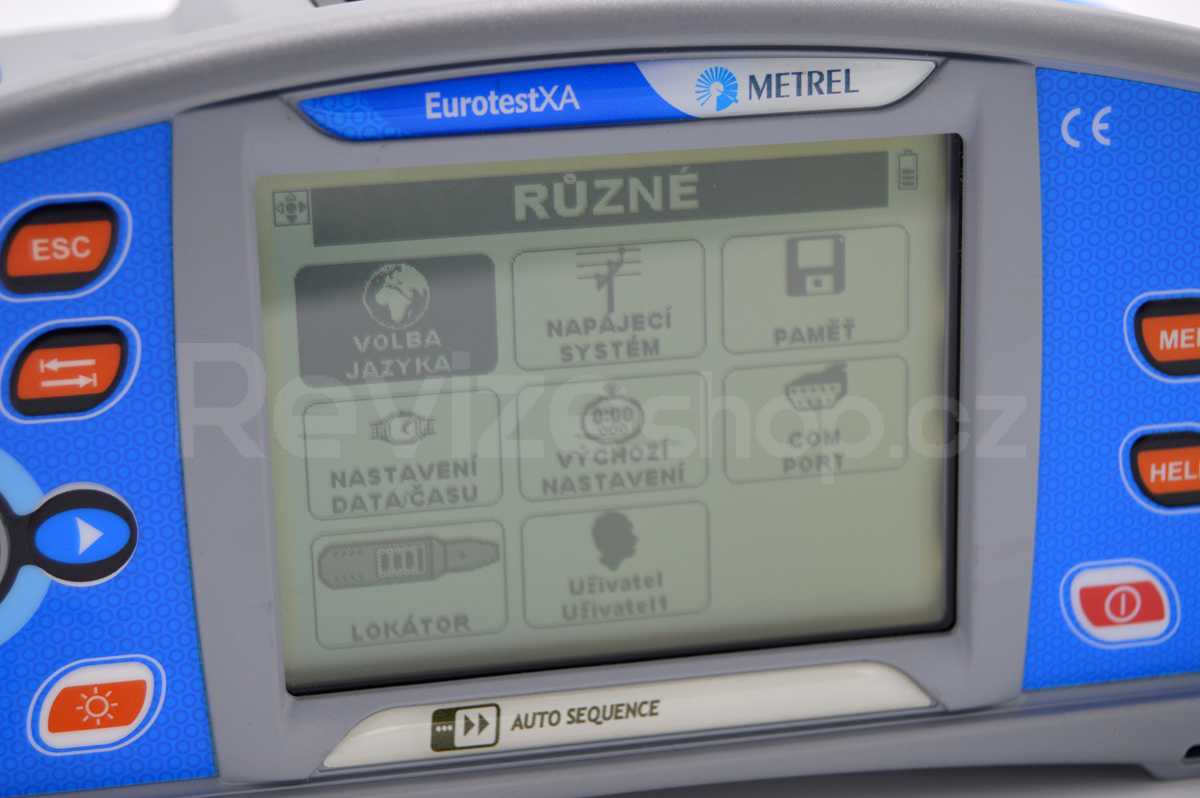

- Grafický displej s vysokým rozlišením 320x240 bodů.
- Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.
- PC software EuroLink Pro v české verzi je součástí dodávky. Verze Pro Plus umožňuje proti verzi Pro navíc vytvořit revizní zprávu.
- EurotestXA má české menu.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Velmi malé rozměry a hmotnost.
- Rozsáhlé příslušenství je součástí dodávky.
Všeobecně:
| Napájení | 6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6) |
| Displej | maticový LCD 320 x 240 bodů s možností podsvětlení |
| Optická i akustická indikace | ano |
| Automatické srovnávání výsledků měření s nastavitelnými mezemi | ano (lze vypnout) |
| Paměť | až 2000 měření |
| Připojení k PC | RS 232 a USB |
| Aut. vypínání | ano |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT III / 600 V |
| Krytí | IP 40 |
| Rozměry | 230 x 103 x 115 mm |
| Hmotnost (bez baterií) | asi 1,37 kg |
Rozsah dodávky:
- Přístroj EurotestXA
- Plug commander (síťová vidlice s dálkovým ovládáním funkcí TEST a MEM)
- Univerzální měřicí kabel - kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek

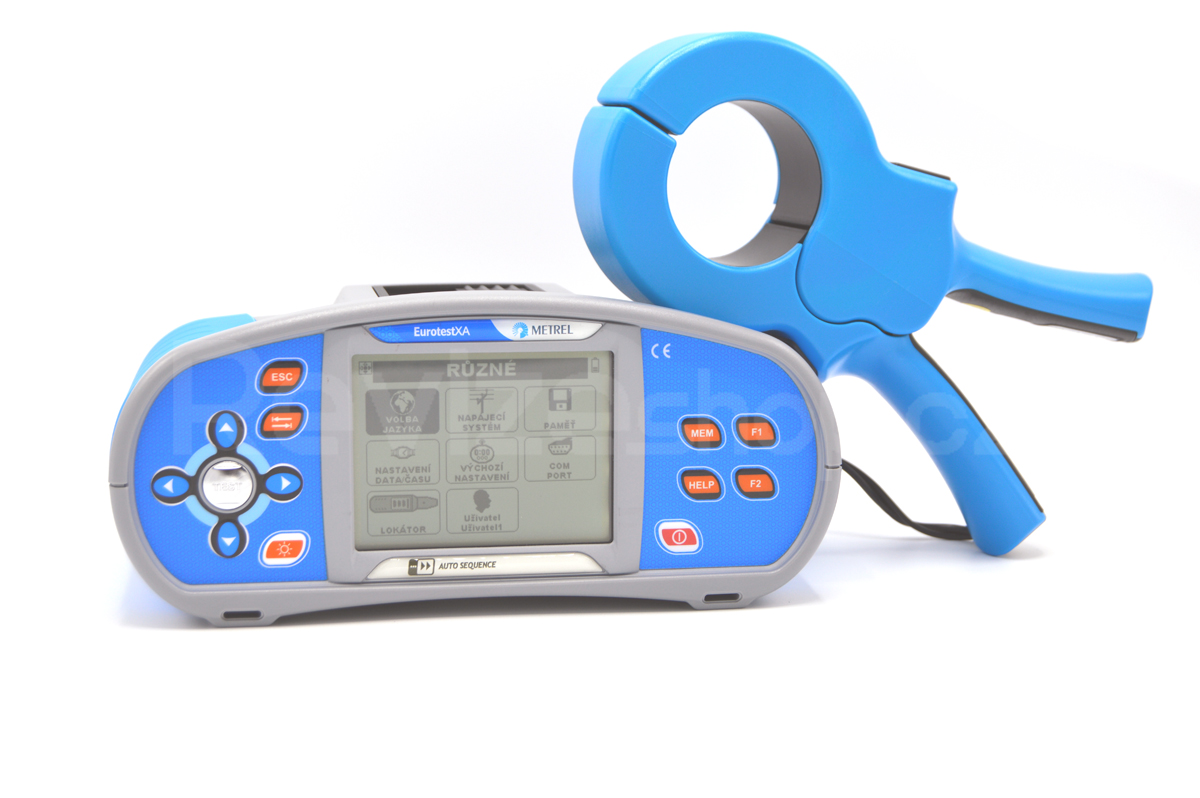

- Klešťový přístroj pro měření malých proudů, typ A 1018 - univerzální kleště pro veškerá měření proudů; také přijímací kleště při měření zem. odporů (tzn. pro měření pomocí dvou kleští jsou třeba také kleště A 1019)
- Síťový adaptér pro nabíjení akumulátorů
- NiMH akumulátor, 6 ks
- Měřicí hroty: 1 ks černý, 1 ks modrý, 1 ks zelený
- Krokosvorky: 1 ks černá, 1 ks modrá, 1 ks zelená
- Řemen pro zavěšení přístroje na krk
- Brašna na přístroj a příslušenství
- Kabel RS 232 / PS 2
- Kabel USB
- CD Metrel (s anglickou dokumentací a vícejazyčným - včetně české verze - programem pro PC EuroLink Pro Plus)
- CD ILLKO (s českou dokumentací)
- Příloha k návodu k používání v češtině
- Kalibrační list
- Prohlášení shody od výrobce
- Záruční list
- Kartónový obal
Technické parametry:
Izolační odpory
| Rozsah [MΩ] | 0 ÷ 1000 (Un ≥ 500 V) 0 ÷ 200 (Un ≤ 250 V) |
| Rozlišení [MΩ] | 0,01 0,1 1 |
| Chyba měření | ± (5% z MH + 3 D)*... (0 ÷ 20 MΩ, Un ≥ 500 V) |
| Un | 50 / 100 / 250 / 500 / 1000 V |
| In | 1 mA |
Spojitost (200 mA)
| Rozsah [Ω] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 9999 |
| Chyba měření | ± (3% z MH + 3 D)*... (0 ÷ 19,99 Ω) |
| Un, Ik | Un = 6,5 ÷ 9 V, Ik ≥ 200 mA |
Vodivé spojení (7 mA)
| Rozsah [Ω] | 0,0 ÷ 199,9 200 ÷ 9999 |
| Chyba měření | ± (5% z MH + 3 D)* |
| Un, Ik | Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA |
Zemní odpory (třívodičová metoda nebo třívodičová metoda + jedny kleště)
| Rozsah [Ω] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 9999 |
| Chyba měření | ± (3% z MH + 3 D)*... (0 ÷ 199,9 Ω) |
| Aut. test odporu sond | ano |
Zemní odpory (dva klešťové přístroje)
| Rozsah [Ω] | 0,00 ÷ 19,99 20,0 ÷ 39,9 |
| Chyba měření | ± (10% z MH + 10 D)*... (0 ÷ 19,9 Ω) |
Rezistivita půdy
| Rozsah [kΩm] | 0 ÷ 2000 |
| Rozlišení [Ωm] | 0,1 1 10 0,1k 1k |
| Zobrazený údaj | ρ=2πaRe (a je rozteč sond nastavitelné v rozs. 0,1 ÷ 30 m) |
Proudové chrániče - obecné údaje
| Jmenovitý proud [mA] | 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče | AC, A, F, B, B+ standardní nebo selektivní |
Proudové chrániče - dotykové napětí bez vybavení chrániče
| Rozsah [V] | 0,0 ÷ 99,9 |
| Chyba měření | (- 0 / +15 %) z MH ± 10 D... (0 ÷ 19,9 V) |
| Měřicí proud | < 0,5 IΔN |
Proudové chrániče - vypínací čas
| Rozsah - standard. FI [ms] | 0 ÷ 300 (½ IΔN, IΔN) 0 ÷ 150 (2 IΔN) 0 ÷ 40 (5 IΔN) |
| Rozsah - selektivní FI [ms] | 0 ÷ 500 (½ IΔN, IΔN) 0 ÷ 200 (2 IΔN) 0 ÷ 150 (5 IΔN) |
| Chyba měření | ± 1 ms ...(0 ÷ 40 ms) |
Proudové chrániče standardní - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud
| Rozsah IΔ | 0,2 IΔN÷ (1,1 až 2,2 IΔN) - dle typu a IΔN proud. chrániče |
| Rozsah tΔ [ms] při IΔ | 0 ÷ 300 |
| Rozsah Ud [V] při IΔ | 0,0 ÷ 99,9 |
Skutečná impedance poruchové smyčky a zkratový proud
| Rozsah Z, R, Xl [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 19999 |
| Chyba měření Z | ± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu | 0,00 A ÷ 23,0 kA |
| Rozsah napětí/kmitočtu | 30 ÷ 500 V / 14 ÷ 500 Hz |
Měřicí proud 6,5 A / 10 ms (při 230 V)
Skutečná impedance poruchové smyčky a zkratový proud - měření bez vybavení proudového chrániče
| Rozsah Z, R, Xl [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 19999 |
| Chyba měření Z | ± (5% z MH + 10 D)* ... (0,00 ÷ 9,99 Ω) |
| Rozsah zkrat. proudu | 0,00 A ÷ 23,0 kA |
| Rozsah napětí/kmitočtu | 30 ÷ 500 V / 14 ÷ 500 Hz |
Skutečná impedance sítě a zkratový proud
| Rozsah Z, R, Xl [Ω] | 0 ÷ 19,9 kΩ |
| Rozlišení [Ω] | 0,01 0,1 1 10 100 |
| Chyba měření Z | ± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu | 0,00 A ÷ 199 kA |
| Rozsah napětí/kmitočtu | 30 ÷ 500 V / 14 ÷ 500 Hz |
Měřicí proud 6,5 A / 10 ms (při 230 V)
Velmi přesné měření skutečné impedance sítě/smyčky a zkratový proud pomocí adaptéru A 1143
| Rozsah | 0,0 ÷ 199,9 mΩ 200 ÷ 1999 mΩ |
| Chyba měření | ± (5% z MH + 3 mΩ)* |
| Rozsah napětí | 90 ÷ 530 V / 50 Hz |
Měřicí proud max. 154 A / 10 ms (při 230 V), max. 267 A / 10 ms (při 400 V)
Sled fází
| Zobrazený výsledek | 1.2.3 nebo 3.2.1. |
| Rozsah napětí/kmitočtu | 100 ÷ 550 V / 14 ÷ 500 Hz |
Napětí a kmitočet
| Rozsah, chyba měření | 0 ÷ 550 V ± (2% z MH + 2 D)* |
| Rozsah, chyba měření | 0,00 ÷ 999,99 Hz ± (0,2% z MH + 1 D)* |
Proud pomocí klešťového přístroje (TRMS)
| Rozsah | 0,0 ÷ 99,9 mA 100 ÷ 999 mA 1,00 ÷ 19,99 A |
| Chyba měření | ± (3% z MH + 3 D)* |
Měření průrazného napětí varistorů (přepěťových ochran)
| Rozsah [V] | 0 ÷ 1000 |
| Chyba měření | ± (3% z MH + 3 D)* |
| Měřicí metoda | narůstajícím ss napětím se strmostí 500 V/s |
Osvětlení - sonda typu B
| Rozsah [lux] | 0,10 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k |
| Chyba měření | ± (5% z MH + 2 D)* |
Celková chyba měření odpovídá normě DIN 5032, Class B
Kosinová chyba < 2,5% pro úhel dopadu do ± 85°.
Spektrální chyba < 3,8% dle křivky CIE
Osvětlení - sonda typu C
| Rozsah [lux] | 0,10 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k |
| Chyba měření | ± (10% z MH + 3 D)* |
Celková chyba měření odpovídá normě DIN 5032, Class C
Kosinová chyba < 3% pro úhel dopadu do ± 85°.
Lokátor - hledání vodičů, sledování proudových okruhů apod.
| Princip | Přístroj vysílá do instalace signál, přijímač R10K (Lokátor) jej vyhledává. Pracuje v instalaci pod napětím. |
Síť IT - chybový unikající proud při stavu jedné závady
| Rozsah [mA] | 0,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření | ± (5% z MH + 3 D)* |
Síť IT - test hlídačů izolace
| Rozsah [mA] | 0,0 ÷ 19,9 |
| Rozsah odporů [kΩ] | 20 - 650 (64 kroků) |
* MH značí měřenou hodnotu, D značí digit
