Sonel LKZ-720 - detektor vodičů a kabelů

LKZ-720 je určen k vyhledávání vodičů v různých prostředích (beton, cihly, dřevo), i pod napětím, aniž bylo nutné odpojit jakékoliv zařízení od testované sítě. Sada se skládá z LKN-720 vysílače + LKO-720 přijímače.

Lokátor vodičů a kabelů LKZ-720:

• Je určen pro detekci kabelů a vodičů v různých prostředích (beton, cihly, dřevo, půda, apod.) V živých i neživých obvodech (není nutné odpojovat napájení z testované sítě).
• Velmi široké využití přístroje
• Umožňuje sledování podzemních kabelových tras v délce do 500m a do hloubky až 2m

Možnosti detekce kabelů a vodičů (živých i neživých):

• Detekce vodičů ve stěnách, stropech a podlahách (50 / 60Hz)
• Určení přerušených vodičů.
• Sledování instalačních tras v celé budově.
• Detekce zásuvek a vypínačů v instalaci budovy.
• Vyhledání zkratů mezi vodiči.
• Sledování tras stíněných kabelů.
• Sledování tras vodičů umístěných v kovových trubkách.
• Identifikace pojistek a jističů v rozvaděčích.
• Sledování podzemních kabelových tras (délka max.500, hloubka max.2m).
• Sledování vodovodních, topných a plynových potrubí.
• Bezkontaktní detekce vodičů pod napětím.

Další funkce detektoru vodičů:

• Indikace úrovně přijímaného signálu na grafickém LCD displeji přijímače a pomocí akustických signálů
• Provoz vysílače širokém rozsahu jmenovitého napětí, až do 500 Vrms
• Měření napětí na objektu do 500 Vrms,
• Tři úrovně zesílení signálu vysílače
• Funkce 3D v přijímači - detekce směru toku proudu a přesné umístění objektu
• Fázový detekční režim
• K přijímači lze přiřadit až 4 vysílače současně na nalezení komplikovaných přerušení, nebo k identifikaci řidiče v komplexní kabeláži
• svítidlo s jasnou LED
• zásuvka pro připojení sluchátek k přijímači
• podsvícený LED displej pro práci ve tmě
• Trvale zobrazen stav nabití baterie
• zobrazení přiřazení konkrétního vysílače na přijímač
• automatický nebo manuální výběr provozních režimů vysílače
• pět režimů práce přijímače / vysílače - proudový režim, napěťový režim, proudově - napěťový režim, identifikace fáze, výkonový režim (uzavřený obvod bez napětí), detekce pojistek a jističů, indukční režim kleštěmi, lokalizace 50 / 60Hz elektr. vyzařování (neon)
• aktualizace softwaru přes USB
• volitelné příslušenství umožňuje přesnou lokalizaci - například kontaktní nebo bezkontaktní sondy, vysílací a přijímací kleště, další vysílač.

Další technická specifikace:

• Druh izolace: dvojitá, dle EN 61010-1
• Bezpečnost: CAT III 600V podle dle EN 61010-1
• Krytí vysílače podle podle EN 60529: IP67
• Krytí přijímače podle podle EN 60529: IP40
• Napájení vysílače: čtyři AA alkalické baterie nebo čtyři nabíjecí baterie NiMH (AA)
• Napájení přijímače: 6LR61 9 V alkalické baterie.
• maximální dosah přijímače (režim "I") 2m do hloubky, 500 do délky
• dosah bezkontaktní detekce el. pole max: 20 cm (ve vzduchu), 5 cm (v betonu)
• Rozměry vysílače: 221 x 102 x 62 mm.
• Hmotnost vysílače: cca 700 g
• Rozměry přijímače: 245 x 77 x 52 mm
• Hmotnost přijímače: cca 400 g
• Provozní teplota: -10 ... +50 ° C.

Rozsah dodávky :

• Krokosvorka K02; červená (WAKRORE20K02)
• Krokosvorka K02; modrá (WAKROBU20K02)
• Zemní sonda (tyč); 26 cm (WASONG26)
• Měřicí hrot s banánkovými vstupem, modrý (WASONBUOGB1)
• Měřicí hrot s banánkovými vstupem, červený (WASONREOGB1)
• Testovací kabel s banánkem, 20 m; červený (WAPRZ020REBB)
• Testovací kabel s banánkem, 1,2 m; červený (WAPRZ1X2REBB)
• Testovací kabel s banánkem, 1,2 m; modrý (WAPRZ1X2BUBB)
• Pouzdro na přenášení M6 (WAFUTM6)

Volitelné příslušenství:

• Adaptér magnetický úhlový, modrý (WAADAUMAGKBU)
• Adaptér magnetický úhlový, černý (WAADAUMAGKBL)
• Bezkontaktní sonda (WASONBDOT)
• Kontaktní sonda (WASONDOT)

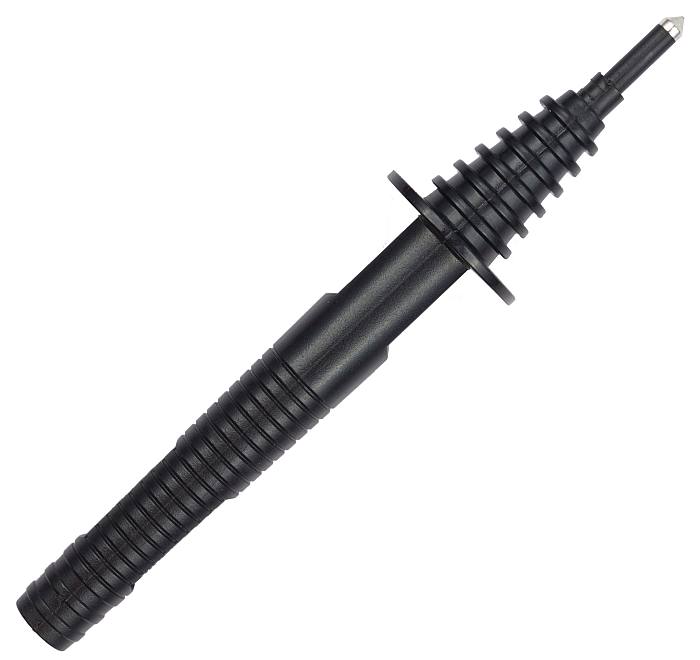

• Měřicí hrot s banánkovými vstupem, černý CAT III 1000V (WASONBLOGB1)
• Přijímací kleště C-8 (WASONCEGC8)
• Vysílací kleště N-1 (WACEGN1BB)
